Союз Советских

Социалистических

Республик

403834

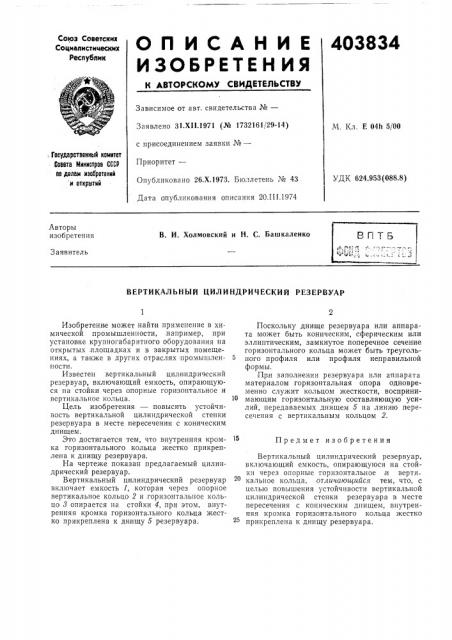

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 31.XII.1971 (№ 1732161t 29-14) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 26.Х.1973. Бюллетень № 43

Дата опубликования описания 20.III.1974

М. Кл, Е 04h 5/00. Государственный комитет

Совета Министров СССР пв делам ивобретеннй и открытий

УДК 624.953 (088.8) Авторы изобретения

В. И. Холмовский и Н. С. Башкаленко

Заявитель

ВЕРТИКАЛЬНЫЙ ЦИЛИНДРИЧЕСКИЙ РЕЗЕРВУАР

Изобретени е может найти применение в химической промышленности, например, при установке крупногабаритного оборудования на открытых, площадках и в закрытых помещениях, а также в других отраслях промышлен- 5 ности.

Известен вертикальный цилиндрический резервуар, включающий емкость, опирающуюся па стойки через опорные горизонтальное и вертикальное кольца. 10

Цель изобретения — повысить устойчивость вертикальной цилиндрической стенки резервуара в месте пересечения с коническим днищем.

Это достигается тем, что внутренняя кромка горизонтального кольца жестко прикреплена к днищу резервуара, На чертеже показан предлагаемый цилиндрический резервуар.

Вертикальный цилиндрический резервуар включает емкость 1, которая через опорное вертикальное кольцо 2 и горизонтальное кольцо 3 опирается на стойки 4, при этом, внутренняя кромка горизонтального кольца жестко прикреплена к днищу 5 резервуара.

Поскольку днище резервуара или аппарата может быть коническим, сферическим или эллиптическим, замкнутое поперечное сечение горизонтального кольца может быть треугольного профиля или профиля неправильной формы. .При заполнении резервуара или аппарата материалом горизонтальная опора одновременно служит кольцом жесткости, воспринимающим горизонтальную составляющую усилий, передаваемых днищем б на линию пересечения с вертикальным кольцом 2.

Предмет изобретения

Вертикальный цилиндрический резервуар, включающий емкость, опирающуюся на стойки через опорные торизонтальное,и верти кальное кольца, отличающийся тем, что, с целью повышения устойчивости вертикальной цилиндрической стенки резервуара в месте пересечения с коническим днищем, внутренняя кромка горизонтального кольца жестко прикреплена к днищу резервуара.

403834

Составитель 3. Зеленина

Техред Т. Ускова корректоры В. Федулова и Брыксина

Редактор А. Морозова

Тип. Харьк. фил. пред. «Патент>;

Заказ 214/16 Тираж 632 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
