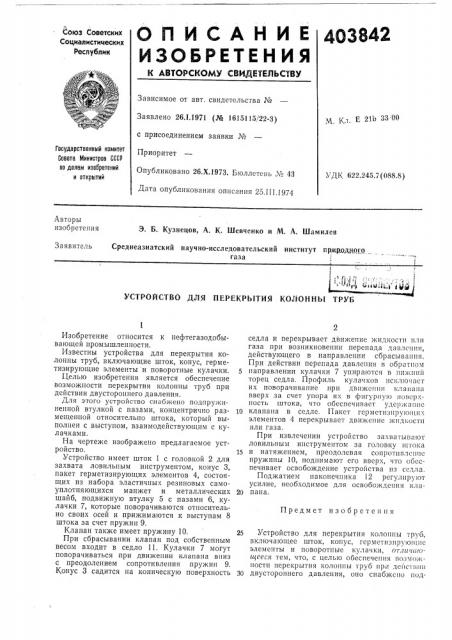

Реферат



СПИ

C А Н И Е @ОЗ842

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 261.1971 (№ 1615115!22-3) с присоединением заявки №

Приоритет

Опубликовано 26.Х.1973. Бюллетень ¹ 43

Дата опубликования описания 25.111.1974

М Кт L 210 33 00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 622.245.7 (088.8) Авторы изобретения

Э. Б. Кузнецов, А. К. Шевченко и M. А. Шамилев

Заявитель

Среднеазиатский научно-исследовательский институт прирщщого газа

УСТРОЙСТВО ДЛЯ ПЕРЕКРЫТИЯ КОЛОН НЪ|

Предмет изо бр ете и н я

Изобретение относится к нефтегазодобывающей промышленности.

Известны устройства для перекрытия колонны труб, включающие шток, конус, герметизирующие элементы и поворотные кулачки.

Целью изобретения является обеспечение возможности перекрытия колонны труб при действии двустороннего давления.

Для этого устройство снабжено подпру>кннепной втулкой с пазами, концентрично размещенной относительно штока, который выполнен с выступом, взаимодействующим с кулачками.

На чертеже изображено предлагаемое устройство.

Устройство имеет шток 1 с головкой 2 для захвата ловильным инструментом, конус 3, пакет герметизирующих элементов 4, состоящих из набора эластичных резиновых самоуплотняющихся манжет и металлических шайб, подвижную втулку 5 с пазами 6, кулачки 7, которые поворачиваются относительно своих осей и прижимаются к выступам 8 штока за счет пружин 9.

Клапан также имеет пружину 10.

При сбрасывании клапан под собственным весом входит в седло 11. Кулачки 7 могут поворачиваться при движении клапана вниз с преодолением сопротивления пружин 9.

Конус 3 садится на коническую поверхность седла и перекрывает движение жидкости нли газа при возникновении перепада давления, действующего в направлении сбрасывания.

При действии перепада давления в обратном

5 направлении кулачки 7 упираются в нижний торец седла. Профиль кулачков исключает их поворачивание при движении клапана вверх за счет упора их в фигурную поверхность штока, что обеспечивает удержание

ip клапана в седле. Пакет гермстпзнрующнх элементов 4 перекрывает движение жидкости или газа.

При извлечении устройство захватывают ловильным инструментом за головку цггока

15 и натяжением, преодолевая сопротивление пружины 10, поднимают его вверх, что обеспечивает освобождение устройства из ссдла.

Поджатием наконечника 12 регулируют усилие, необходимое для освобождения кла20 пана.

25 Устройство для перекрытия колонны труб, включающее шток, конус, герметизирующие элементы и поворотные кулачки, отли ииои|ееся тем, что, с целью обеспечения возможности перекрытия колонны труб прн действии

30 двустороннего давления, оно снабжено нод403842

Составитель И. Кепке

Техред Т, Ускова

Редактор Т. Фадеева

Корректоры: М. Коробова, В. Петрова и E. Миронова

Заказ 606/7 Изд. № 167 Тираж 576 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, нр. Сапунова, 2 пружиненной втулкой с пазами, концентрично размещенной относительно штока, который выполнен с выступом, взаимодействующий с кулачками.
