Реферат

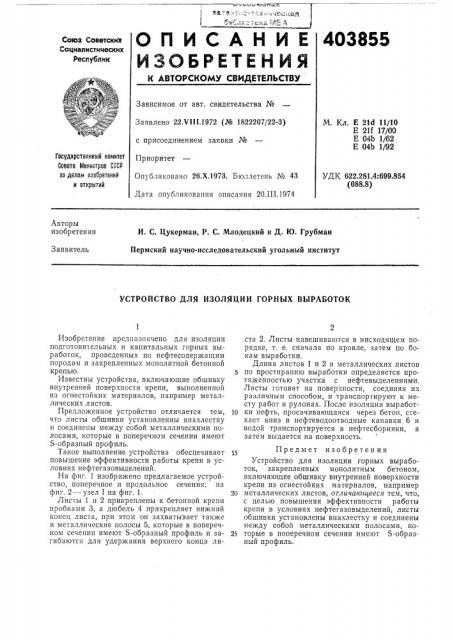

О П И С А Н И Е 403855

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22Х1!1.1972 (М 1822207/22-3) с присоединением заявки №

Приоритет

Опубликовано 26.Х.1973. Бюллетень № 43

Дата опубликования описания 20.III.1974

М. Кл. Е 214 11/10

Е 2И 17/00

Е 04b 1/62

Е 04Ь 1/92

Государственный комитет

Совета Иинистров СССР . ло делам иеасретений и открытий

УДК 622.281.4:699.854 (088.8) Авторы изобретения

И. С. Цукерман, P. С. Млодецкий и Д. Ю. Грубмаи

Пермский научно-исследовательский угольный институт

Заявитель

УСТРОЙСТВО ДЛЯ ИЗОЛЯЦИИ ГОРНЫХ ВЫРАБОТОК

Изобретение предназначено для изоляции подготовительных и капитальных горных выработок, проведенных по нефтесодержащим породам и закрепленных монолитной бетонной крепыш.

Известны устройства, включающие обшивку внутренней поверхности крепи, выполненной из огнестойких материалов, например металлических листов.

Предложенное устройство отличается тем, что листы обшивки установленны внахлестку и соединены между собой металлическими полосами, которые в поперечном сечении имеют

S-образный профиль.

Такое выполнение устройства обеспечивает повышение эффективности работы крепи в условиях нефтегазовыделений.

На фиг. 1 изображено предлагаемое устройство, поперечное и продольное сечения; на фиг. 2 — узел I на фиг. 1.

Листы 1 и 2 прикреплены к бетонной крепи пробками 3, а дюбель 4 прикрепляет нижний конец листа, при этом он захватывает также и металлические полосы 5, которые в поперечном сечении имеют S-образный профиль и загибаются для удержания верхнего конца листа 2. Листы навешиваются в нисходящем порядке, т. е. сначала по кровле, затем по бокам выработки.

Длина листов 1 и 2 и металлических листов по простиранию выработки определяется протяженностью участка с нефтевыделениями.

Листы готовят на поверхности, соединяя их различным способом, и транспортируют к месту работ в рулонах. После изоляции выработ)0 ки нефть, просачивающаяся через бетон, стекает вниз в нефтеводоотводные канавки 6 и водой транспортируется в нефтесборники, а затем выдается на поверхность.

Предмет изобретения

Устройство для изоляции горных выработок, закрепленных монолитным бетоном, включающее обшивку внутренней поверхности крепи из огнестойких материалов, например

2О металлических листов, отличающееся тем, что, с целью повышения эффективности работы крепи в условиях нефтегазовыделений, листы обшивки установлены внахлестку и соединены между собой металлическими полосами, ко25 торые в поперечном сечении имеют S-образный профиль.

Редактор T. Фадеева

Составитель Л. Гальперина

Техред Л. Богданова

Корректор О. Усова

Заказ 609 6 Изд. К 168 Тираж 576 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
