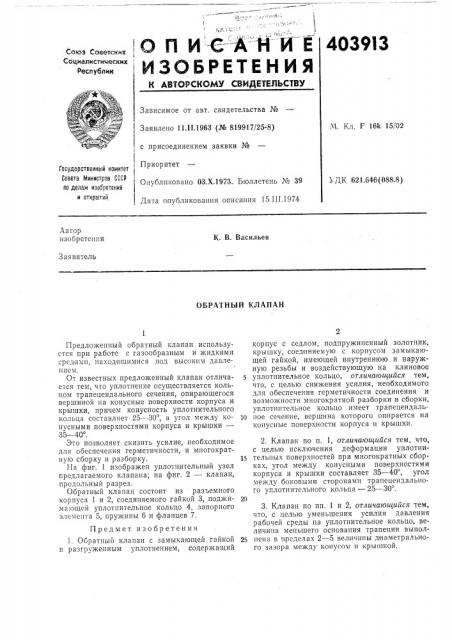

1..„..„,.„„, О П И C А Н И Е

""" ".." б".":""" И 3 О Б Р Е Т Е Н И Я

403913

К АВТОРСКОМУ СВИДЕТЕЯЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 11.11.1963 (№ 819917/25-8) ! с присоединением заявки №

Приоритет Опубликовано ОЗ.Х,1973, Бюллетень № 39, Дата опубликования описания 15.III.1974

М. Кл. F 16k 15/02

Государственный комктет

Совета Мкннстров СССР оа делам изобретенкй и открытий

Ъ ДК 621 646(088 8) Автор изобретения

К. В. Васильев

Заявитель

ОБРАТНЫЙ КЛАПАН

Предложенный обратный клапан использустся при работе с газообразным и жидкими средами, находящимися под высоким давлением.

От известных предложенный клапан отличается тем, что уплотнение осуществляется кольцом трапецеидального сечения, опирающегося вершиной на конусные поверхности корпуса и крышки, причем конусность уплотнительпого кольца составляет 25 — 30, а угол между конусными поверхностями корпуса и крышки—

35 — 40 .

Это позволяет снизить усилие, необходимое для обеспечения герметичности, и многократную сборку и разборку.

На фиг. 1 изображен уплотнительный узел предлагаемого клапана; на фиг. 2 — клапан, продольный разрез.

Обратный клапан состоит из разъемного корпуса 1 и 2, соединяемого гайкой 3, поджимающей уплотпительное кольцо 4, запорного элемента 5, пружины 6 и фланцев 7.

Предмет изобретения

1. Обратный клапан с замыкающей гайкой и разгруженным уплотнением, содержащий корпус с седлом, подпружиненный золотник, крышку, соединяемую с корпусом замыкающей гайкой, имеющей внутреннюю и наружную резьбы и воздействующую на клиновое

Б уплотнительное кольцо, отличающийся тем, что, с целью снижения усилия, необходимого для обеспечения герметичности соединения и возможности многократной разборки и сборки, уплотнцтельное кольцо имеет трапецеидаль10 иое сечение, вершина которого опирается на конусные поверхности корпуса и крышки.

2. Клапан по п. 1, отличающийся тем, что, с целью исключения деформации уплотни15 тельных поверхностей при многократных сборках, угол между конусными поверхностями корпуса и крышки составляет 35 — 40, угол между боковыми сторонами трапецеидального уплотнительного кольца — 25 — 30 .

3. Клапан по пп. 1 и 2, отличающийся тем, что, с целью у.меньшсния усилия давления рабочей среды»а уплотнительное кольцо, величина меньшего основания трапеции выпол25 пена в пределах 2 — 5 величины диаметрального зазора между конусом и крышкой, 403913

Ф г 2
