Реферат

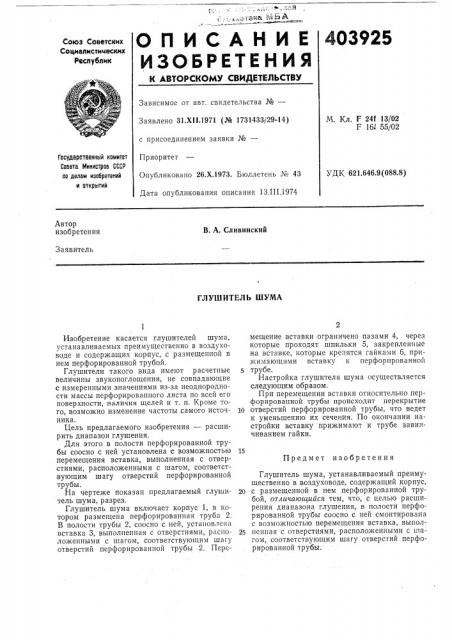

Союз Советских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

М. Кл. F 241 13/02

F 161 55/02

Заявлено 31.XI I.1971 (№ 1731433/29-14) с присоединением заявки №вЂ”

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

Приоритет

Опубликовано 26.Х,1973. Бюллетень № 43

УДК 621.646.9 (088.8) Дата опубликования описания I З.III.1974

Автор изобретения

В. А. Сливинский

Заявитель

ГЛУШИТЕЛЬ ШУМА мещение вставки ограничено пазами 4, через которые проходят шпильки 5, закрепленные на вставке, которые крепятся гайками 6, прижимающнми вставку к перфорированной трубе.

Настройка глушителя шума осуществляется следующим образом.

При перемещении вставки относительно перфорировапной трубы происходит перекрытие

1О отверстий перфорированной трубы, что ведет к уменьшению их сечения. По окончании настройки вставку прижимают к трубе завинчиванием гайки.

Глушитель шума, устанавливаемый преимущественно в воздуховоде, содержащий корпус, 20 с размещенной в нем перфорированной трубой, отличающийся тем, что, с целью расширения диапазона глушения, в полости перфорированной трубы соосно с ней смонтирована с возможностью перемещения вставка, выпол25 пенная с отверстиями, расположенными с шагом, соответствующим шагу отверстий перфорированной трубы.

Изобретение касается глушителей шума, устанавливаемых преимущественно в воздуховоде и содержащих корпус, с размещенной в нем перфорированной трубой.

Глушители такого вида имеют расчетные величины звукопоглощения, не совпадающие с измеренными значениями из-за неоднородности массы перфорированного листа по всей его поверхности, наличия щелей и т. п. Кроме того, возможно изменение частоты самого источника.

Цель предлагаемого изобретения — расширить диапазон глушения.

Для этого в полости перфорированной трубы соосно с ней установлена с возможностью перемещения вставка, выполненная с отверстиями, расположенными с шагом, соответствующим шагу отверстий перфорированной трубы.

На чертеже показан предлагаемый глушитель шума, разрез.

Глушитель шума включает корпус 1, в котором размещена перфорированная труба 2.

В полости трубы 2, соосно с ней, установлена вставка 3, выполненная с отверстиями, расположенными с шагом, соответствующим шагу отверстий перфорированной трубы 2. ПереПредмет изобретения

403925

1 3
