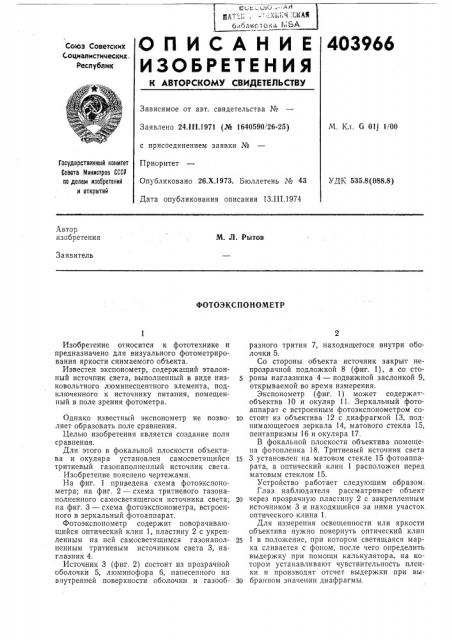

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических, Республик

Зависимое от авт. свидетельства №

Заявлено 24.III.1971 (№ 1640590/26-25) с присоединением заявки №

Приоритет

Опубликовано .26.Х,.1973. Бюллетень № 43

Дата опубликования описания 13.Ш.1974

М. Кл. G Olj 1!00

Гасударственный комитет

Совета Министров СССР па делам изаоретоний и открытий

УДК 535.8(088.8) Автор изобретения

М. Д. Рытов

Заявитель

ФОТОЭКСПОНОМЕТР

Изобретение относится к фототехнике и предназначено для визуального фотометрирования яркости снимаемого объекта.

Известен экспонометр, содержащий эталонный источник света, выполненный в виде низковольтного люминесцентного элемента, подключенного к источнику питания, помещенный в поле зрения фотометра.

Однако известный экспонометр не позволяет образовать поле сравнения.

Целью изобретения является создание поля сравнения.

Для этого в фокальной плоскости объектива и окуляра установлен самосветящийся тритиевый газонаполненный источник света.

Изобретение пояснено чертежами.

На фиг. 1 приведена схема фотоэкспонометра; на фиг. 2 — схема тритиевого газонаполненного самосветящегося источника света; на фиг. 3 — схема фотоэкспонометра, встроенного в зеркальный фотоаппарат.

Фотоэкспонометр содержит поворачивающийся оптический клин 1, пластину 2 с укрепленным на ней самосветящимся газонаполненным тритиевым источником света 3, наглазник 4, Источник 3 (фиг, 2) состоит из прозрачной оболочки 5, люминофора б, нанесенного на внутренней поверхности оболочки и газообразного трития 7, находящегося внутри оболочки 5.

Со стороны объекта источник закрыт непрозрачной подложкой 8 (фиг. 1), а со сто5 роны наглазника 4 — подвижной заслонкой 9, открываемой во время измерения.

Экспонометр (фиг. 1) может содержатобъектив 10 и окуляр 11. Зеркальный фотоаппарат с встроенным фотоэкспонометром сото стоит из объектива 12 с диафрагмой 13, поднимающегося зеркала 14, матового стекла 15, пентапризмы 16 и окуляра 17.

В фокальной плоскости объектива помещена фотопленка 18. Тритиевый источник света

1s 3 установлен на матовом стекле 15 фотоаппарата, а оптический клин 1 расположен перед матовым стеклом 15.

Устройство работает следующим образом.

Глаз наблюдателя рассматривает объект

2о через прозрачную пластину 2 с закрепленным источником 3 и находящийся за ними участок оптического клина 1.

Для измерения освещенности или яркости объектива нужно повернуть оптический клин

2S 1 в положение, при котором светящаяся марка сливается с фоном, после чего определить выдержку при помощи калькулятора, на котором устанавливают чувствительность пленки и производят отсчет выдержки при вы30 бранном значении диафрагмы.

403966 нт г В О фиг. 2

17 f3

Фиг. 3

Составитель В, Вощанкин

Редактор А. Зиньковский Тскред Л. Богданова

Корректор Е. Зимина

Заказ 563/8 11ад. т>е> 185 Тира>к 755 Подписвос

Ц111111Г(И Государственного комитета Совета Мтшистров СССР

IIo дса >и паобрсгспий и открытий

Москва, /К-85, Раушстонт тиб., д. 4/5

Типографии, пр. Си туlloBB> 2

Зеркальттьтй фотоаппарат со встроетпп тм экспонометром работает следующим образом.

При взведенном затворе фотоаппарата (зеркало 14 находится в нижнем положении), установив на калькуляторе значение светочувствительности пленки, выдержку и поправку на ослабление источника свечения со временем, наводят фотоаппарат так, чтобы светящийся тритиевый источник света был виден на фоне сюжетно-важной части объекта.

Изменением диафрагмы 13 (фиг. 3) объектива 12 добиваются уравнивания яркости эталонного источника с яркостью объекта.

Такое гтолоткеттис диафрагмы будет соответствовать опрсдслснному световому ттотхжу чсрез объектив, соответствующему заданной чувствительности пленки и выдержке затвора.

После установки .диафрагмы нажимается спусковая кнопка и пленка 18 экспонируется

5 при поднятом зеркале 14.

Прсдмет изобретения

Фотоэкспонометр, содержащий оптический клин, источник сравнения, светонепроницае1о мую подложку, подвижттуто заслонку, объектив и окуляр, отличгттоптийся тем, (To, с ттслт то создания пол«сравттсттия, в фокальпой плоскости объектива и окуляра установлен са мосвстящийся тритневьтй газопаполпенный

15 ис i очпик света.
