Реферат



4089

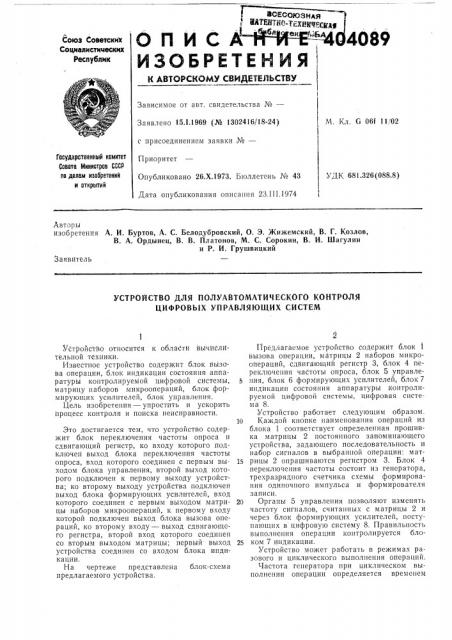

О и и с мгй-и-иИЗСБРЕтЕНиЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ т.оюз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 15Л.1969 (№ 1302416/18-24) с присоединением заявки №вЂ” Приоритет

Опубликовано 26.Х.1973. Бюллетень ¹ 43

Дата опубликования описания 23.III.1974

М. Кл. 6 06f 11 02

Государственный комитет

Совета Министров СССР на делам изобретений и открытий

УДК 681.326 (088.8) Авторы изобретения А. И. Буртов, А. С, Белодубровский, О. Э. Жижемский, В. Г. Козлов, В. А. Ордынец, В. В. Платонов, М. С. Сорокин, В. И. Шагулин и P. И. Грушвицкий

Заявитель

УСТРОЙСТВО ДЛЯ ПОЛУАВТОМАТИЧЕСКОГО КОНТРОЛЯ

ЦИФРОВЫХ УПРАВЛЯЮЩИХ СИСТЕМ

Устройство относится к области вычислительной техники.

Известное устройство содержит блок вызова операции, блок индикации состояния аппаратуры контролируемой цифровой системы, матрицу наборов микроопераций, блок формирующих усилителей, блок управления.

Цель изобретения — упростить и ускорить процесс контроля и поиска неисправности.

Это достигается тем, что устройство содержит блок переключения частоты опроса и сдвигающий регистр, ко входу которого подключен выход блока переключения частоты опроса, вход которого соединен с первым выходом блока управления, второй выход которого подключен к первому выходу устройства; ко второму выходу устройства подключен выход блока формирующих усилителей, вход которого соединен с первым выходом матрицы наборов микроопераций, к первому входу которой подключен выход блока вызова операций, ко второму входу — выход сдвигающего регистра, второй вход которого соединен со вторым выходом матрицы; первыи выход устройства соединен со входом блока индикации.

На чертеже представлена блок-схема предлагаемого устройства.

11редлагаемое устройство содержит блок вызова операции, матрицы 2 наборов микроопераций, сдвигающий регистр 3, блок 4 переключения частоты опроса, блок 5 управле5 ния, блок 6 формирующих усилителей; блок 7 индикации состояния аппаратуры контролируемой цифровой системы, цифровая система 8.

Устройство работает следующим образом.

10 Каждой кнопке наименования операций из блока 1 соответствует определенная прошивка матрицы 2 постоянного запоминающего устройства, задающего последовательность и набор сигналов в выбранной операции: мат11 рицы 2 опрашиваются регистром 3. Блок 4 переключения частоты состоит из генератора, трехразрядпого счетчика схемы формирования одиночного импульса и формирователя записи.

20 Органы 5 управления позволяют изменять частоту сигналов, считанных с матрицы 2 и через блок формирующих усилителей, поступающих в цифровую систему 8. Правильность выполнения операции контролируется бло25 ком 7 индикации.

Устройство может работать в режимах разового и циклического выполнения операций.

Частота генератора при циклическом выполнении операции определяется временем

404089

Составитель А. Мастризков

Техред Е. Борисова

Редактор О. Степина

Корректор В. Федулова

Заказ 651/17 Изд. № 184 Тираж 647 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я(35, Раушская наб., д. 475

Типография, пр. Сапунова, 2 самой длинной и самой короткой операции данной цифровой системы.

При разовом выполнении операции»а формирователь записи поступает одиночный импульс, при циклическом — импульсы генератора, поступающие с трехразрядного счетчика. При выполнении коротких операций— импуль| с первого разряда счетчика, при выполнений длинных — с третьего. Импульсы с формирователя записи поступают в сдвигающий регистр 3, который осуществляет последовательный опрос матрицы 2. Приход импульса с формирователя записи блока 4 полностью повторит цикл.

Предмет изобретения

Устройство для полуавтоматического контроля цифровых управляющих систем, содержащее блок вызова операции, блок индикации состояния аппаратуры контролируемой циф1

l (I ! !

4 ровой системы, матрицу наборов микроопераций, блок формирующих усилителей, блок управления, отличающееся тем, что, с целью повышения эксплуатационной надежности си5 стемы, устройство содержит блок переключения частоты опроса и сдвигающий регистр, ко входу которого подключен выход блока переключения частоты опроса, вход которого соединен с первым выходом блока управления, 10 второй выход которого подключен к первому выходу устройства; ко второму выходу устройства подключен выход блока формиру1ощих усилителей, вход которого соединен с первым выходом матрицы наборов микроопе1S раций, к первому входу которой подключен выход блока вызова операции, ко второму входу — выход сдвига1ощего регистра, второй вход которого соединен со вторым выходом матрицы; первый вход устройства соединен

20 со входом блока индикации.
