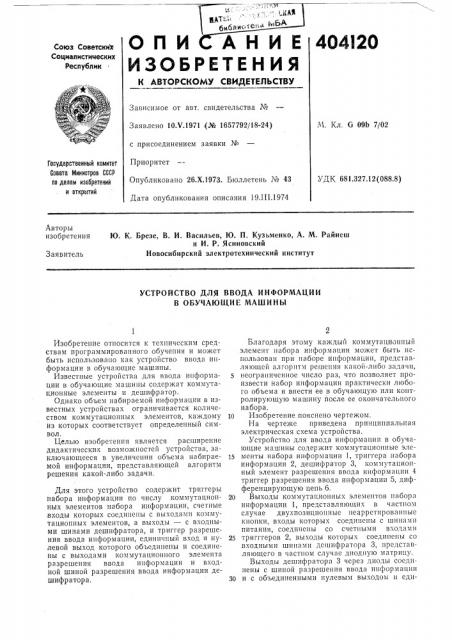

Устройство для ввода информации в обучающие машины
Иллюстрации
Показать всеРеферат
СПИ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
l20
Союз Соеетскитс
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 10.Ч.1971 i(¹ 1657792/18-24) с присоединением заявки No
Приоритет
Опубликовано 26.Х.1973. Бюллетень ¹ 43
Дата опубликования описания 19.III.1974
М. Кл, G 09Ь 7/02
Государственный комитет
Совета Министров СССР оо делам изаоретений и открытий
УДК 681.327.12(088.8) Авторы изобретения
Ю. К, Брезе, В. И. Васильев, Ю. П. Кузьменко, А. М. Райнеш и И. P. Ясиновский
Новосибирский электротехнический институт
Заявитель
УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМАЦИИ
В ОБУЧАЮЩИЕ МАШИНЫ
Изобретение относится к техническим средствам программированного обучения и может быть использовано как устройство ввода информации в обучающие машины.
Известные устройства для ввода информации в обучающие машины содержат коммутационные элементы и дешифратор.
Однако объем набираемой информации в известных устройствах ограничивается количеством коммутационных элементов, каждому из которых соответствует определенный символ.
Целью изобретения является расширение дидактических возможностей устройства, заключающееся в увеличении объема набираемой информации, представляющей алгоритм решения какой-либо задачи.
Для этого устройство содержит триггеры набора информации по числу коммутационных элементов набора информации, счетные входы которых соединены с выходами коммутационных элементов, а выходы — с входными шинами дешифратора, и триггер разрешения ввода информации, единичный вход и нулевой выход которого объединены и соединены с выходами коммутационного элемента разрешения ввода информации и входной шиной разрешения ввода информации дешифратора, Благодаря этому каждый коммутацисншый элемент набора информации может быть использован при наборе информации, представляющен алгоритм решения какон-либо задачи, неограниченное число раз, что позволяет произвести набор информации практически любого объема и внести ее в обучающую или контролирующую машину после ее окончательного набора.
10 Изобретение пояснено чертежом.
На чертеже приведена принципиальная электрическая схема устройства.
Устройство для ввода информации в обучающие машины содержит коммутационные эле)s менты набора информации 1, триггера набора информации 2, дешифратор 3, коммутационный элемент разрешения ввода информации 4 триггер разрешения ввода информации 5, дифференцирующую цепь б.
20 Выходы коммутационных элементов набора информации 1, представляющих в частном случае двухпозиционные неарретированные кнопки, входы которых соединены с шинами питания, соединены со счетными входами
25 тригггеров 2, выходы которых соединены со входными шинами дешифратора 3, представляющего в частном случае днодную матрицу.
Выходы дешифратора 3 через диоды соединены с шиной разрешения ввода информации
30 и с объединенными нулевым выходом и еди404120 ничным входом триггера разрешения ввода информации 5, которые, в свою очередь, соединены с.выходом коммутационного элемента разрешения ввода информации 4 и через дифференциуующую цепь 6 — с нулевыми входами триггеров 2.
Устройство работает следующим образом.
В исходном состоянии на выходах устройства действует пулевой потенциал, соответствующий логическому «О» и поступающий от шины нулевого потенциала через размыкающие контакты коммутационного элемента разрешения ввода информации на шину разрешения ввода информации дешифратора, а все триггеры устройства находятся в нулевом состоянии.
При наборе информации, представляющей решение какой-либо задачи, включение коммут":цнонных элементов набора информации производится в последовательности, определяемой алгоритмом решения данной задачи и символами, присвоенными каждому из этих коммутационных элементов, причем каждый символ алгоритма может быть закодирован одним или несколькими символами, присвоенными коммутационным элементом набора информации и повторяться в алгоритме неограниченное число раз, при этом на каждое включение коммутационного элемента триггер, связанный с этим коммутационным элементом, будет изменять свое состояние.
После набора определенного объема информации соответствующего, по мнению обучаемого, правильному решению данной задачи, в зависимости от состояния триггеров на их выходах будут действовать логические «О» и «1», которые поступят на входные шины дешифратора.
При включении коммутационного элемента разрешения ввода информации на шине разрешения ввода информации сформируется отрицательный потенциал, поступивший с нулс5 вого выхода триггера разрешения ввода информации в результате замыкания замыкающих контактов коммутационного элемента, на входах устройства сформируются сигналы, отображающие декодированное состояние
10 триггеров набора информации.
При размыкании коммутационного элемента разрешения ввода информации, и его возвращении в исходное состояние положительный перепад потенциала через дифференциру15 ющую цепь поступит на нулевые входы триггеров набора информации и установит их в исходное состояние, а на шине разрешения ввода информации будет действовать нулевой потенциал, блокирующий выходы дешифра20 тора.
Предмет изобретения
Устройство для ввода информации в обучающие машины, содержащее коммутационные
25 элементы, входы которых соединены с шинами питания, и дешифратор, отличающееся тем, что, с целью расширения дидактических возможностей устройства, оно содержит триггеры набора информации llo числу коммутаци30 онных элементов набора информации, счетные входы которых соединены с выходами коммутационных элементов, а выходы — со входными шинами дешифратора, и триггер разрешения ввода информации, единичный вход и ну35 левой выход которого обьединены и соединены с выходами коммутационного элемента разрешения ввода информации и входной шиной разрешения ввода информации дешифратора, 404120
Составитель М. Сидоров
Редактор А. Зиньковский
Техред T. Миронова
Корректор Е. Зимина
Заказ 612/12 Изд. № 165 Тираж 467 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
