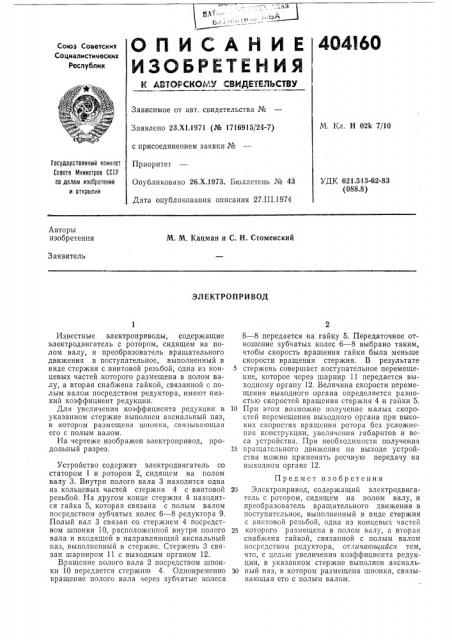

404l60
Союз Советских
Сощиалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 23.XI.1971 (№ 1716915/24-7) с присоединением заявки №
Приоритет
Опубликовано 26.Х.1973. Бюллетень № 43
Дата опубликования описания 27.III.1974
М. Кл. Н 02k 7/10
Государственный камигет
Совете Министров СССР по делам изааретеннй и открытий
УДК 621.313-62-83 (088.8) Авторы изобретения
М. М. Кацман и С. H. Стоменский
Заявитель
ЭЛЕКТРОПРИВОД
Известные электроприводы, содержащие электродвигатель с ротором, сидящем на полом валу, и преобразователь вращательного движения в поступательное, выполненный в виде стержня с винтовой резьбой, одна из концевых частей, которого размещена в полом валу, а вторая снабжена гайкой, связанной с полым валом посредством редуктора, имеют низкий коэффициент редукции.
Для увеличения коэффициента редукции в указанном стержне выполнен аксиальный паз, в котором размещена шпопка, связывающая его с полым валом.
На чертеже изображен электропривод, продольный разрез.
Устройство содержит электродвигатель со статором 1 и ротором 2, сидящем на полом валу 3. Внутри полого вала 3 находится одна из кольцевых частей стержня 4 с винтовой резьбой, На другом конце стержня 4 находится гайка 5, которая связана с полым валом посредством зубчатых колес 6 — 8,редуктора 9.
Полый вал 3 связан со стержнем 4 посредством шпонки 10,:расположенной внутри полого вала и входящей в направляющий аксиальный паз, выполненный в стержне. Стержень 3 связан шарниром 11 с выходным органом 12.
Вращение полого вала 2 посредством шпанки 10 передается стержню 4. Одновременно вращение полого вала через зубчатые колеса
6 — 8 передается на гайку 5. Передаточное отношение зубчатых колес 6 — 8 выбрано таким, чтобы скорость вращения гайки была меньше скорости вращения стержня. В результате
5 стержень совершает поступательное перемещение, которое через шарнир 11 передается выходному органу 12. Величина скорости перемещения выходного органа определяется разностью скоростей вращения стержня 4 и гайки 5.
10 При этом возможно получение малых скоростей перемещения выходного органа при высоких скоростях вращения ротора без усложнения конструкции, увеличения габаритов и веса устройства. При необходимости получения
15 вращательного движения на выходе устройства можно применять,ресчную передачу на выходном органе 12.
Предмет изобретения
20 Электропривод, содержащий электродвигатель с ротором, сидящем на полом валу, и преобразователь вращательного движения в поступательное, выполненный в виде стержня с винтовой резьбой, одна из концевых частей
25 которого размещена в полом валу, а вторая снабжена гайкой, связанной с полым валом посредством редуктора, отличагощийся тем, что, с целью увеличения коэффициента редукции, в указанном стержне выполнен аксиаль30 ный паз, в котором размещена шпонка, связывающая его с полым валом.
404160
