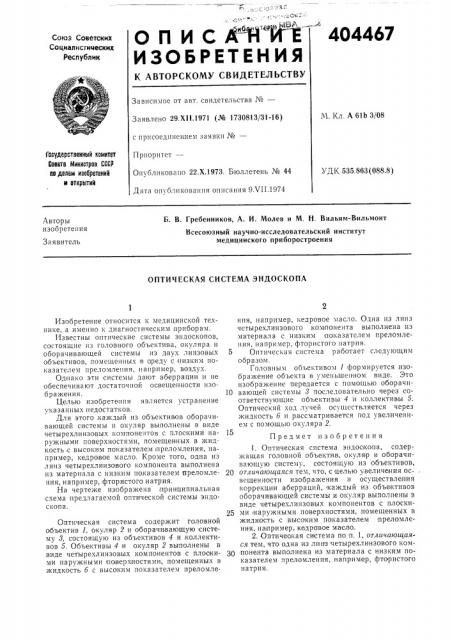

О П И С

ИЗОБРЕТЕНИЯ

А" Й ЪГЕ

Союз СоветскиХ

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства №вЂ”

Заявлено 29.Xll.1971 (№ 1730813/31-16) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 22.Х.1973. Бюллетень № 44

Дата опубликования описания 9Х11.1974

М. K.ë. А 61Ь 3/08

Гасударственный комитет

G0H8T& Министров СССР по делам изооретнний н открытий

УДК 535.863 (088,8) Ь. В. Гребенников, А. И. Молев и М. Н. Вильям-Вильмонт

Авторы изобретения

Всесоюзный научно-исследовательский институт медицинского приборостроения

Заявитель

ОПТИЧЕСКАЯ СИСТЕМА ЭНДОСКОПА

Изобретение относится к медицинской технике, а именно к диагностическим:приборам.

Известны оптические системы эндоскопов, состоящие из головного объектива, окуляра и оборачиваюшей системы из двух линзовых объективов, помещенных в ореду с низким показателем преломления, например, воздух.

Однако этн системы дают аберрации и не обеспечивают достаточной освещенности изображения.

Целью изобретения является устранение указанных недостатков.

Для этого, каждый из объективов оборачивающей системы и окуляр выполнены в виде четырехлинзовых компонентов с плоскими наружными поверхностями, помещенных в жидкость с высоким показателем преломления, например, кедровое масло. Кроме того, одна из линз четырехлинзового компонента выполнена из материала с низким показателем преломления, например, фтористого натрия.

На чертеже изображена принципиальная схема предлагаемой оптической системы эндоскопа.

Оптическая система содержит головной объектив 1, окуляр 2 и оборачивающую систему 8, состоящую из объективов 4 и коллективов 5. Объективы 4 и окуляр 2 выполнены в виде четырехлинзовых компонентов с плос|кими наружными 1поверхностями, помещенных в жидкость б с высоким показателем преломленпя, например, кедровое масло. Одна из линз чстырехлинзового компонента выполнена из материала с Hèçêèм показателем преломления, например, фтористого натрия.

5 Оптическая система работает следующим образом.

Головным объективом 1 формируется изображение объекта в уменьшенном виде. Это изображение пере дается с помощью оборачн10 вающей системы 8 последовательно через соответствующие объективы 4 и коллективы 5.

Оптический ход лучей осуществляется через жидкость б и рассматривается под увеличением с помощью окуляра 2.

Предмет изобретения

1. Оптическая система эндосхопа, содержащая головной объектив, окуляр и оборачивающую систему, состоящую из объективов, 2Q отличающаяся тем, что, с целью увеличения освещенности изображения и осуществления коррекции аберраций, каждый из объективов оборачивающей системы и окуляр выполнены в виде четырехлинзовых компонентов с плоскими наружными поверхностями, помещенных в жидкость с высоким показателем .преломления, например,. кедровое масло.

2. Оптическая си стема по п. 1, отличающаяся тем, что одна из линз четырехлинзового компонента выполнена из материала с низким показателем преломления, например, фтористого натрия.
