Реферат

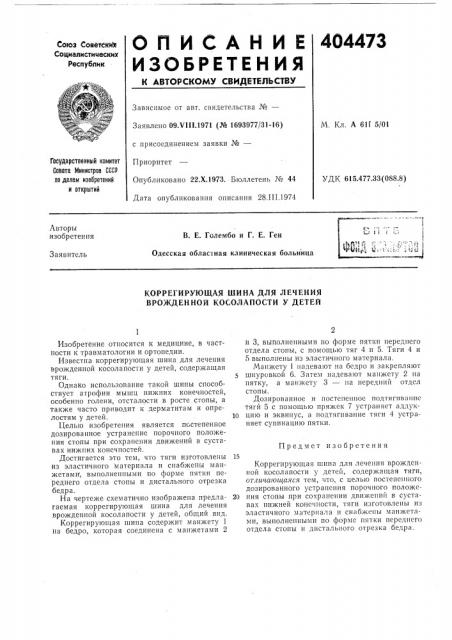

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскито

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 09Х! I I.1971 (№ 1693977/31-16) с присоединением заявки №

Приоритет

Опубликовано 22.Х.1973. Бюллетень № 44

Дата опубликования описания 28.III.1974

М. Кл. А 611 5/01

Государственный комитет

Совета Министров СССР ло делам изооретений и открытий

УДК 615 477 33(088 8) Авторы изобретения

В. E. Голембо и Г. Е. Ген

Одесская областная клиническая больница

Заявитель

КОРРЕГИРУ1ОЩАЯ ШИНА ДЛЯ ЛЕЧЕНИЯ

ВРОЖДЕННОЙ КОСОЛАПОСТИ У ДЕТЕЙ

Изобретение относится к медицине, в частности к травматологии и ортопедии.

Известна коррегирующая шина для лечения врожденной косолапости у детей, содержащая тяги.

Однако использование такой шины способствует атрофии мышц нижних конечностей, особенно голени, отсталости в росте стопы, а также часто приводит к дерматитам и опрелостям у детей.

Целью изобретения является постепенное дозированное устранение порочного положения стопы при сохранении движений в суставах ни>к их конечностей.

Достигается это тем, что тяги изготовлены из эластичного материала и снабжены манжетами, выполненными по форме пятки переднего отдела стопы и дистального отрезка бедра.

На чертеже схематично изображена предлагаемая коррегирующая шина для лечения врожденной косолапости у детей, общий вид.

Коррегирующая шина содержит манжету 1 на бедро, которая соединена с манжетами 2

H 3, выполненными по форме пятки переднего отдела стопы, с помощью тяг 4 и 5. Тяги 4 и

5 выполнены из эластичного материала.

Манжету 1 надевают на бедро и закрепляют шнуровкой 6. Затем надевают манжету 2 па пятку, а манжету 3 — на передний отдел стопы.

Дозированное и постепе|шое подтягивание тягй 5 с помощью пряжек 7 устраняет аддук1о цию и эквинус, а подтягивание тяги 4 устраняет супинацию пятки.

Предмет изобретения

Коррегирующая шина для лечения врожденной косолапости у детей, содер>кащая тяги, отличающаяся тем, что, с целью постепенного дозированного устранения порочного положе20 ния стопы при сохранении движений в суставах нижней консчпости, тяги изготовлены из эластичного материала и снабжеllhl манжетами, выполненными по форме пятки переднего отдела стопы и дистального отрезка бедра.

404473

Составитель T. Головина

Корректор О. Усова

Техред А. Камышникова

Рсдактор H. Спиридонова

Типография, пр. Сапунова, д. 2

Заказ 664 6 Изд. М 1033 Тираж 467 Подписное

ЦНИИПИ Государствепиого комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская н., д. 4/5
