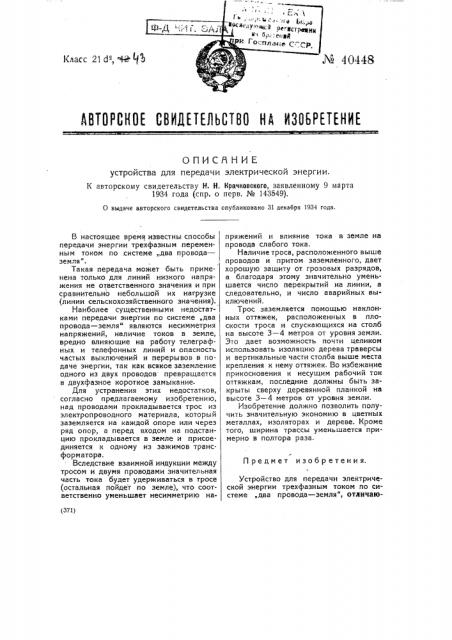

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСЯНИЕ устройства для передачи электрической энергии.

К авторскому свидетельству Н. H. Крачковского, заявленному 9 марта

1934 года (спр. о перв. ¹ 143549).

О выдаче авторского свидетельства опубликовано 31 декабря 1934 года.

Предмет изобретения.

<37Ц

B настоящее время известны способы передачи энергии трехфазным переменным током по .системе „два провода— земля".

Такая передача может быть применена только для линий низкого напряжения не ответственного значения и при сравнительно небольшой их нагрузке (линии сельскохозяйственного значения).

Наиболее существенными недостатками передачи энергии по системе „два провода — земля" являются несимметрия напряжений, наличие токов в земле, вредно влияющие на работу телеграфных и телефонных линий и опасность частых выключений и перерывов в подаче энергии, так как всякое заземление одного из двух проводов превращается в двухфазное короткое замыкание.

Для устранения этих недостатков, согласно предлагаемому изобретению, над проводами прокладывается трос из электропроводного материала, который заземляется на каждой опоре или через ряд опор, а перед входом на подстанцию прокладывается в земле и присоединяется к одному из зажимов трансформатора.

Вследствие взаимной индукции между тросом и двумя проводами значительная часть тока будет удерживаться в тросе (остальная пойдет по земле), что соответственно уменьшает несимметрию напряжений и влияние тока в земле на провода слабого тока.

Наличие троса, расположенного выше проводов и притом заземленного, дает хорошую защиту от грозовых разрядов, а благодаря этому значительно уменьшается число перекрытий на линии, а следовательно, и число аварийных выключений.

Трос заземляется помощью наклонных оттяжек, расположенных в плоскости троса и спускающихся на столб на высоте 3 — 4 метров от уровня земли.

Это дает возможность почти целиком использовать изоляцию дерева траверсы и вертикальные части столба выше места крепления к нему оттяжек. Во избежание прикосновения к несущим рабочий ток оттяжкам, последние должны быть закрыты сверху деревянной планкой на высоте 3 — 4 метров от уровня земли.

Изобретение должно позволить получить значительную экономию в цветных металлах, изоляторах и дереве. Кроме того, ширина трассы уменьшается примерно в полтора раза.

Устройство для передачи электрической энергии трехфазным током по системе „два провода — земля", отличающееся применением, с целью выравнивания несимметрии напряжений и защиты линии от грозовык разрядов, укре.пленного над проводами стального или ! какого. либо иного материала троса, заземляемого на каждой опоре или же через ряд опор и присоединяемого к одному из зажимов трансформаторов.

Эксперт Д. В. Васильев

Редактор Н. Н. Григорьев

Тип. „Печ. Труд . Зак. 2575 — 400
