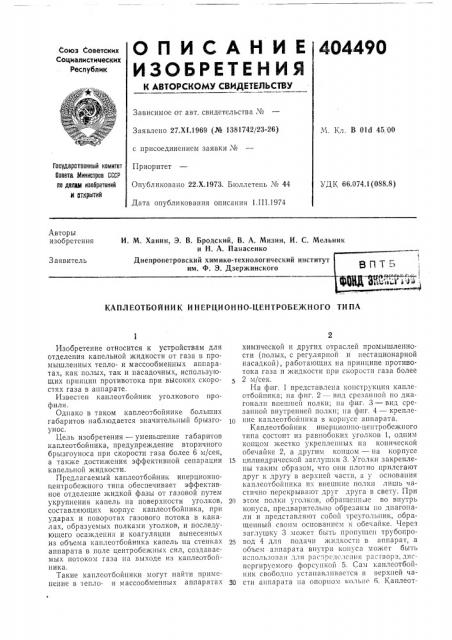

404490

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства !е

Заявлено 27.XI.1969 (№ 1381742/23-26) с присоединением заявки М

Приоритет

Опубликовано 22.Х.1973. Бюллетень М 44

Дата опубликования описания 1.III.1974

М. Кл. В Old 45,00

Государственный комитет

Совета 1йинистров СССР но делам изобретений и открытий

УДК 66.074.1(088.8) Авторы изобретения

И. М. Ханин, Э. В. Бродский, В. А. Мизин, И. С. Мельник и H. А. Панасенко

3 аявитель

Днепропетровский химико-технологический и им. Ф. Э. Дзержинского

КАПЛЕОТБОЙНИ К И Н ЕРЦИОН НО-ЦЕНТРОБЕЖНОГО ТИ ПА

Изобретение относится к устройствам для отделения капельной жидкости от газа в промышленных тепло- и массообменных аппаратах, как полых, так и насадочных, использующих принцип противотока при высоких скоростях газа в аппарате.

Известен каплеотбойник уголкового профиля.

Однако в таком каплеотбойнике больших габаритов наблюдается значительный брызгоунос.

Цель изобретения — уменьшение габаритов каплеотбойника, предупреждение вторичного брызгоуноса при скорости газа более 6 м/сек, а также достижения эффективной сепарации капельной жидкости.

Предлагаемый каплеотбойник инерционноцентробежного типа обеспечивает эффективное отделение жидкой фазы от газовой путем укрупнения капель па поверхности уголков, составляющих корпус каплеотбой пика, при ударах и поворотах газового потока в каналах, образуемых полками уголков, и последующего осаждения и коагуляции вынесенных из объема каплеотбойника капель на стенках аппарата в поле центробежных сил, создавасмых потоком газа па выходе из каплеотбойника.

Такие каплеотбойпики могут найти применение в тепло- и массообменных аппаратах химической и других отраслей промышленности (полых, с регулярной и нестационарной насадкой), работающих на принципе противотока газа и жидкости при скорости газа более

2 м/се«.

На фиг. 1 представлена конструкция каплеотбойника; на фиг. 2 — вид срезанной по диагонали впеш полки; на фиг. 3 — вид срезанной внутренней полки; па фиг. 4 — креплет0 ние каплеотбойпика в корпусе аппарата.

Каплеотбойник инерционно-центробежного типа состоит из равпобоких уголков 1, одним концом жестко укрепленных на конической обечайке 2, а другим концом — »a корпусе

1з цилиндрической заглушки 3. Уголки закреплены таким образом, что они пло! Io прилегают друг к другу в верхней части, а у основания каплеотбойпика их внешние полки лишь частично перекрывают друг друга в свету. При

20 этом полки уголков, обращен!!ыс во внутрь конуса, предварительно обрезаны lio диагонали и представляют собой треугольник, обращенный своим основанием к обечайке. Через заглушку 3 может быть пропущен трубопро25 вод 4 для подачи жидкости в аппарат, а объем аппарата внутри конуса может быть испо чьзовян для ряспрсделе!!!!я раствора, дпспергируемого форсункой 5. Carr каплеотбойник свободно устанавливается в верхней ча30 сти аппарата па опорном «ольвии 6. Каплеот404490 бойник содержит срезанную по диагонали внутреншою 7 и внешнюю 8 полки.

Каплеотбойник работает следующим образом.

Газ, поступающий из нижней части аппарата, попадая в каплеотбойник, резко изменяет направление и скорость движения, в результате чего на поверхности уголков осаждается и затем стекает в объем аппарата значительная часть капель, унесенных потоком газа. 10

Некоторое количество жидкости в виде крупных капель уносится закрученным потоком газа, покидающим каплеотбойник, на стенки аппарата, где после коагуляции капель в виде отдельных струй, стекающих по стенкам 1 аппарата и внутренней поверхности обечайки, также возвращается в объем аппарата.

Исследования инерционно-центробежного каплеотбойника показали, что он обеспечивает практически полное отделение жидкой фа- 20 зы от газовой при скорости воздуха в полом сечении аппарата от 2 до 6 м/сек и диспергировании раствора струйпо-вихревой форсункой, установленной внутри каплеотбойника, создавая сопротивление проходу газа не более е 10 м м вод. ст.

Предмет изобретения

Кйтлеотбойник инерционно-центробежного типа, включающий элементы уголкового профиля для отделения капельной жидкости от газа в противоточных контактных аппаратах, отличающийся тем, что, с целью уменьшения габаритов каплеотбойника, предупреждения вторичного брызгоуноса при скорости газа более 6 м/сек, а также достижения эффективной сепарации капельной жидкости, каплеотбойник выполнен в виде усеченного конуса с открытым для газа большим основанием и заглушенным меньшим, а элементы уголкового профиля выполнены с обрезанной по диагопали полкой.
