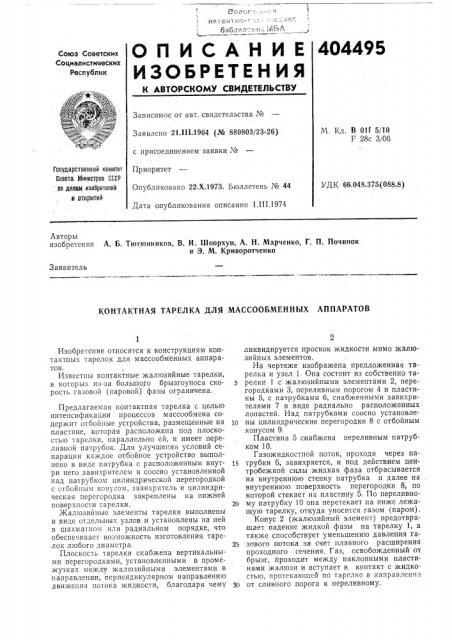

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

404495

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 21.I I I.1964 (№ 889803/23-26) с присоединением заявки №

Приоритет

Опубликовано 22.Х.1973. Бюллетень № 44

Дата опубликования описания 1.Ш.1974

М. Кл. В 01f 5/10

F 28с 3/06

Гасударственный камитет

Савета Министрав СССР оа делам изобретений и.открытий

УДК 66.048.375(088.8) Авторы изобретения А. Б, Тютюнников, В. И. Шпорхун, А. Н. Марченко, Г. П. Починок и Э. М. Криворотченко

Заявитель

КОНТАКТНАЯ ТАРЕЛКА ДЛЯ МАССООБМЕННЫХ АППАРАТОВ

Изобретение относится к конструкциям контактных тарелок для массообменных аппаратов.

Известны контактные жалюзийные тарелки, в которых из-за большого брызгоуноса скорость газовой (паровой) фазы ограничена.

Предлагаемая контактная тарелка с целью интенсификации процессов массообмена содержит отбойные устройства, размещенные на пластине, которая расположена под плоскостью тарелки, параллельно ей, и имеет переливпой патрубок. Для улучше ия условий сепарации каждое отбойное устройство выполнено в виде патрубка с расположенным внутри него завихрителем и соосно установленной над патрубком цилиндрической перегородкой с отбойным конусом, завихритель -и цилиндрическая перегородка закреплены на нижней поверхности тарелки. Калюзийпые элементы тарелки выполнены в виде отдельных узлов и установлены на ней в шахматном или радиальном порядке, что обеспечивает возможность изготовления тарелок любого диаметра.

Плоскость тарелки снабжена вертикальными перегородками, установленными в промежутках между жалюзийными элементами в направлении, перпендикулярном направлению движения потока жидкости, благодаря чему ликвидируется проскок жидкости мимо жалюзийных элементов.

На чертеже изображена предложенная тарелка и узел 1. Она состоит из собственно тарелки 1 с жалюзийными элементами 2, перегородками 3, переливным порогом 4 и пластины 5, с патрубками 6, снабженными завихрителями 7 в виде радиально расположенных лопастей. Над патрубками соосно установле1р ны цилиндрические перегородки 8 с отбойным конусом 9.

Пластина 5 снабжена переливным патрубком 10.

Газожидкостной поток, проходя через na1s трубки 6, завихряется, и под действием центробежной силы жидкая фаза отбрасывается на внутреннюю стенку патрубка и далее на внутреннюю поверхность перегородки 8, по которой стекает на пластину 5. По переливно20 му патрубку 10 она перетекает па ниже лежащую тарелку, откуда уносится газом (паром).

Конус 2 (жалюзийный элемент) предотвращает падение жидкой фазы на тарелку 1, а также способствует уменьшению давления га25 зового потока -за счет плавного расширения проходного сечения. Газ, освобожденный от брызг, -йроходит между наклонными пластинами жалюзи и вступает в контакт с жидкостью, протекающей по тарелке в направлении

30 от сливного порога к переливному.

Вертикальные перегородки 3, установленные в промежутках между жалюзийными элементами в направлении, перпендикулярном направлению движения потока жидкости, исключают проскок ее мимо жалюзийных устройств, которые выполнены отдельными узлами и установлены в шахматном или радиальном порядке. Это обеспечивает возможность изготовления тарелок любого диаметра.

Предмет изобретения

1. Контактная тарелка для массообменных аппаратов, снабженная контактными элементами в виде жалюзи с отбойными устройствами и имеющая переливной порог, отличающаяся тем, что, с целью интенсификации процессов массообмена, отбойные устройства размещены на пластине, расположенной под плоскостью тарелки параллельно ей и имеющей переливной патрубок.

2. Тарелка по п. 1, отличающаяся тем, что, с целью улучшения условий для сепарации, каждое отбойное устройство выполнено в виде патрубка с расположенными внутри него завихрителем и соосно установленной над патрубком цилиндрической .перегородкой с отбойным конусом, закрепленных на нижней поверхности тарелки.

3. Тарелка по пп. 1 и 2, отличающаяся тем, lo что, с целью обеспечения возможности изготовления тарелок любого диаметра, жалюзийные элементы выполнены в виде отдельных узлов и установлены на тарелке в шахматном или радиальном порядке.

15 4, Тарелка по пп. 1 — 3, отличающаяся тем, что, с целью ликвидации проскока жидкости мимо жалюзийных элементов, плоскость тарелки снабжена вертикальными перегородками, установленными в промежутках между

20 жалюзийными элементами в направлении, перпендикулярном направлению движения потока жидкости.
