Флюс для плавки бронз и латуней

Флюс для плавки бронз и латуней

Иллюстрации

Показать все

Реферат

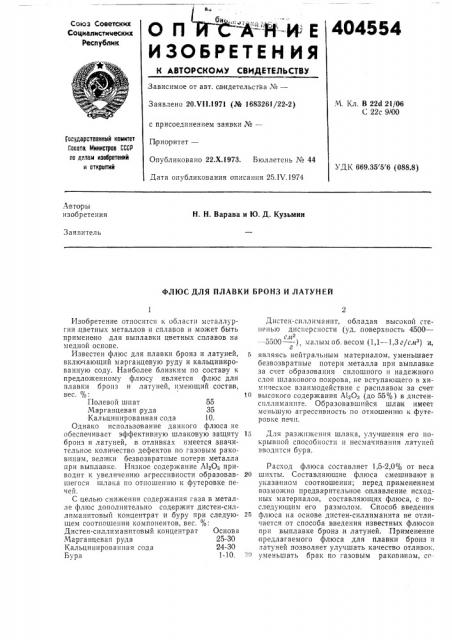

O П Й Й М - Й:-И Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 20.Vl 1.1971 (№ 1683261/22-2) с присоединением заявки №вЂ”

П р нор ит ет—

Опубликовано 22.Х.1973. Бюллетень ¹ 44

Дата опубликования описания 25.IV.1974

М. Кл. В 22d 21/06

С 22с 9/00

Государственный камитет

Саеета Мииистрае СССР па делам иэабретеиий и открытий

УДК 669.35 5 6 (О88.8) Авторы изобретения

Н. Н. Варава и Ю. Д. Кузьмин

Заявитель

ФЛЮС ДЛЯ ПЛАВКИ БРОНЗ И ЛАТУНЕЙ

Изобретение относится к области металлургии,цветных металлов и сплавов и может быть применено для выплавки цветных сплавов на медной основе.

Известен флюс для плавки бронз и латуней, включающий марганцевую руду и калыцинированную соду. Наиболее близким по составу к предложенному флюсу является флюс для плавки бронз и латуней, имеющий состав, вес. %:

Полевой шпат 55

Марганцевая, руда 35

Кальцинирован ная сода 10.

Однако использование данного флюса не обеспечивает эффективную шлаковую защиту бронз и латуней, в отливках имеется значительное количество дефектов по газовым раковина м, велики безвозвратные потери металла при выплавке. Низкое содер>кание Л1 0з приводит к увеличению агрессивности образовавшегося шлака по отношению к футеровке печей.

С целью сии>кения содержания газа в металле флюс дополнительно содержит дистен-силлиманитовый концентрат и буру при следующем соотношении компонентов, вес. %:

Дистен-силлиманитовый концентрат Основа

Марганцевая руда 25-30

Кальцинированная сода 24-30

Бура 1-10.

Дпстен-силлиманит, обладая высокой степенью диснерсности (уд. поверхность 4500—

СЛ2

--5500 ), малым об. весом (1,1 — !,3 г/см ) и, г

5 являясь нейтральным материалом, уменьшает безвозвратные потери .металла при выплавке за счет образования сплошного и надежного слоя шлакового покрова, не вступающего в химическое взаимодействие с расплавом за счет тО высокого содержания А! Од (до 55%) в дистенспллиманите. Образовавшийся шлак имеет меньшую агрессивность по отношению к футеровке печи.

1З Для разжи>кения шлака, улучшения его покрывной способности и несмачиванпя латуней вводится бура.

Расход флюса составляет 1,5- 2,0% от веса

20 шихты. Составляющие флюса смешивают в указанном соотношении; перед применением возможно предварителыное сплавление исходных материалов, составляющих флюса, с последующим его размолом. Способ введения

25 флюса на основе дистен-силлиманита не отличается от способа введения известных флюсов прп выплавке бронз и латуней. Применение предлагаемого флюса для плавки брона и латуней позволяет улучшать качество отливок. уменьшать брак по газовым раковинам, сп
