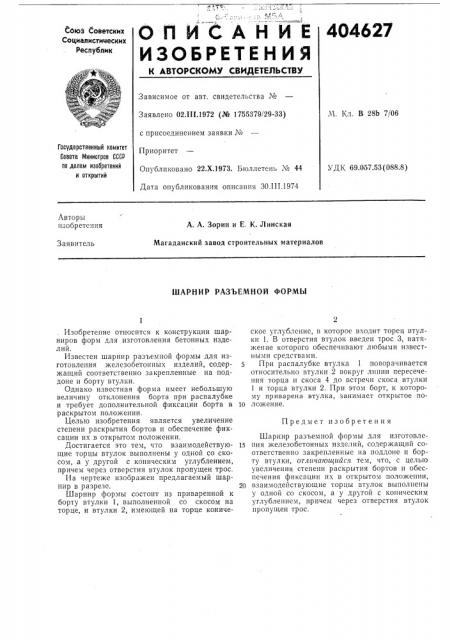

Q П И С А Н И Е 404627

Со1оз Советских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

М. Кл. В 28Ь 7j06

Заявлено 02 111.1972 (№ 1755379/29-33) с присоединением заявки ¹

Приоритет

Опубликовано 22,Х.1973. Бюллетень № 44

Дата опубликования описания ЗО.III.1974

Государственный комитет

Саавта Министров СССР по делам изобретений и открытий

) ДК 69.057.53(088.8) Авторы изобретения

А. А. Зорин и E. К. Линская

Магаданский завод строительных материалов

Заявитель

ШАРНИР РАЗЪЕМНОЙ ФОРМЫ

Предмет изобретения

Изобретение относится к конструкции шарниров форм для изготовления бетонных издеJIHH.

Известен шарнир разъемной формы для изготовления железобетонных изделий, содержащий соответственно закрепленные на поддоне и борту втулки.

Однако известная форма имеет небольшую величину отклонения борта при распалубке и требует дополнительной фиксации борта в раскрытом положении.

Целью изобретения является увеличение степени раскрытия бортов и обеспечение фиксации их в открытом положении.

Достигается это тем, что взаимодействующие торцы втулок выполнены у одной со скосом, а у другой с коническим углублением, причем через отверстия втулок пропущен трос.

На чертеже изображен предлагаемый шарнир в разрезе.

Шарнир формы состоит из приваренной к борту втулки 1, выполненной со скосом на торце, и втулки 2, имеющей на торце коническос углубление, в которое входит торец втулки 1, В отверстия втулок введен трос 3, натяжение которого обеспечивают любыми известными средствами.

При распалубке втулка 1 поворачивается относительно втулки 2 вокруг лшши пересечения торца и скоса 4 до встречи скоса втулки

1 и торца втулки 2. При этом борт, к которому приварена втулка, занимает открытое по10 ло>кение.

Шарнир разъемной формы для изготовле15 пия железобетонных изделий, содержащий соответственно закрепленные на поддоне и борту втулки, отлнча>ощпй ся тем, что, с целью увеличения степени раскрытия бортов и обеспечения фиксации их в открытом положении, 20 взаимодействующие торцы втулок выполнены у одной со скосом, а у другой с коническим углублением, причем через отверстия втулок пропущен трос, Составитель Ю. Макарова
