Устройство к грузоподъемному средству судна

Устройство к грузоподъемному средству судна

Иллюстрации

Показать все

Реферат



сеооезмал летентио"техиич-.;:кое библиотек МБД

404696

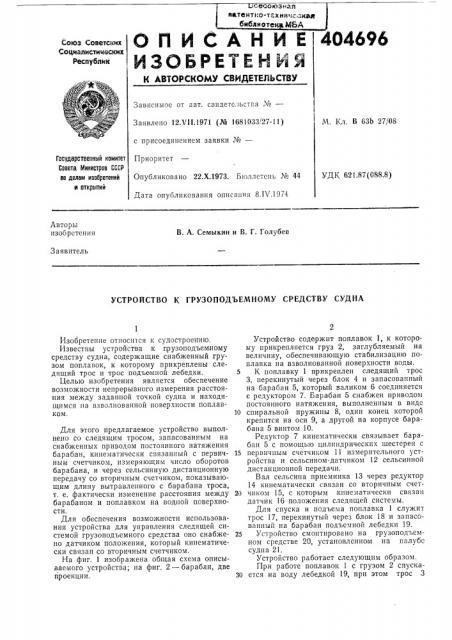

Союз Советских

Социалистимеских

Республик

К АВТОРСКОМУ СВМДЕТЕПЬСТВУ

Зависимое от авт. свидетельствa №вЂ”

Заявлено 12Х11.1971 (¹ 1681033/27-11) с присоединением заявки №вЂ”

Приоритет

Опубликовано 22.Х.1973. Бюллетень № 44

Дата опубликования описания 8.IV.1974

М. Кл. В 63b 27/08

Гасударственный комитет

Совета о1инистров СССР оо делам изобретений и открытий

УДК 621.87(088.8) Авторы изобретения

В. А. Семыкин и В. Г. Голубев

Заявитель

УСТРОЙСТВО К ГРУЗОПОДЪЕМНОМУ СРЕДСТВУ СУДНА

Изобретение относится к судостроению.

Известны устройства .к грузоподъемному средству судна, содержащие снабженный грузом поплавок, к которому прикреплены следящий трос и трос подъемной лебедки.

Целью изобретения является обеспечение возможности непрерывного измерения расстояния между заданной точкой судна и находящимся на взволнованной поверхности поплавком, Для этого предлагаемое устройство выполнено со следящим тросом, запасованным на снабженных приводом постоянного натяжения барабан, кинематически связанный с первичным счетчиком, измеряющим число оборотов барабана, и через сельсинную дистанционную передачу со вторичным счетчиком, показывающим длину вытравленного с барабана троса, т. е. фактически изменение расстояния между барабаном и поплавком на водной поверхности.

Для обеспечения возможности использования устройства для управления следящей системой грузоподъемного средства оно снабжено датчиком положения, который кинематически связан со вторичным счетчиком.

На фиг. 1 изображена общая схема описываемого устройства; на фиг. 2 — барабан, две проекции.

Устройство содержит поплавок 1, к которому прикрепляется груз 2, заглубляемый на величину, обеспечивающую стабилизацию поплавка на взволнованной поверхности воды.

5 К поплавку 1 прикреплен следящий трос

3, перекинутый через блок 4 и запасовапный на барабан 5, который валиком 6 соединяется с редуктором 7. Барабан 5 снабжен приводом постоянного натяжения, выполненным в виде

10 спиральной пружины 8, один конец которой крепится на оси 9, а другой на корпусе барабана 5 винтом 10.

Редуктор 7 кинематически связывает барабан 5 с помощью цилиндрических шестерен с

15 первичным счетчиком 11 измерительного устройства и сельсином-датчиком 12 сельсинной дистанционной передачи.

Вал сельсина приемника 13 через редуктор

14 кинематически связан со вторичным счет20 чиком 15, с которым .кпнематически связан датчик 16 положения следящей системы.

Для спуска и подъема поплавка 1 служит трос 17, перекинутый через блок 18 и запасованный на барабан подъемной лебедки 19.

25 Устройство смонтировано на грузоподъемном средстве 20, установленном на палубе судна 21.

Устройство работает следующим образом.

При работе поплавок 1 с грузом 2 спускаЗО ется на воду лебедкой 19, при этом трос 3

404696 сматывается с барабана 5. После спуска поплавка 1 тросу 17 дается слабина, обеспечивающая свободное перемещение поплавка на поверхности воды. .Прн отсутствии перемещений поплавка 1 барабан 5 не вращается. Нр» перемещении поплавка 1 на взволнованной поверхности вниз следящий трос 3 сматывается с барабана 5, а при перемещении поплавка 1 вверх следящий трос 3 под действием пружины 8 наматывается на барабан 5.

Вращепие барабана 5 при сматывании и наматывании на него следящего троса 3 через валик 6 и редуктор 7 передается на первичный счетчик 11, а через систему сельсинов 12 и 13 и редуктор 14 — на вторичный счетчик 15 и датчик 16.

Изменение показаний счетчиков 11 и 15 соответствует изменению длины следящего троса 3, а датчик 16 вырабатывает сигнал, пропорциональный этому изменению, т. е. пропорциональный изменению расстояния между заданной точкой судна и водной поверхностью или совместной скорости перемещения поплавка на поверхности воды и заданной точки судна, Сигнал датчика положения можно использовать в следящей системе судового крана при подъеме объектов с поверхности воды.

По окончании работы поплавок 1 подтягивается лебедкой 19 к грузоподъемному сред5 ству 20 и закрепляется на нем.

Предмет изобретения

1. Устройство к грузоподъемному средству судна, содержащее снабженный грузом ло10 плавок, к которому прикреплены следящий трос и трос подъемной лебедки, отличающееся тем, что, с целью обеспечения возможности непрерывного измерения расстояния между заданной точкой судна и находящимся,на

15 взволнованной поверхности поплавком, оно выполнено со следящи м тросом, запасованным на снабженный приводом постоянного натяжения барабан, кинематичеоки связанный с первичным счетчиком и через сельсинную ди20 станционную передачу со вторичным счетчиком указанного расстояния. 2. Устройство по п. 1, отличающееся тем, что, с целью обеспечения возможности использования его для управления следящей систе25 мой грузоподъемного средства, оно выполнено с датчиком положения, кинематически связанным со вторичным счетчиком.
