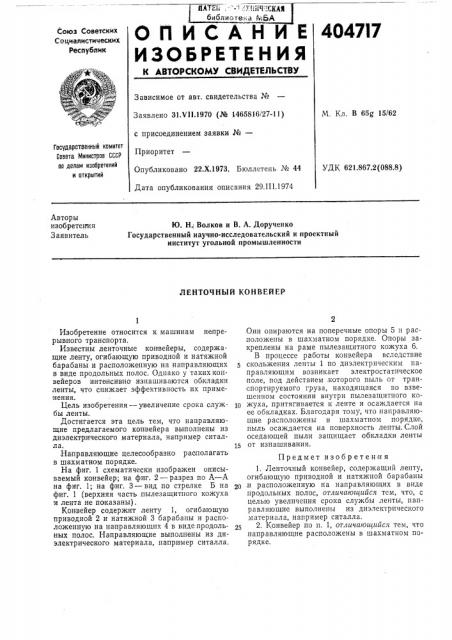

ОПИСАНИЕ

ИЗОБРЕТЕ Н И Я

Союз Советских

Социвлистицеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 31.Ч11.1970 (№ 1465816/27-11) с присоединением заявки №вЂ”

Приоритет

Опубликовано 22.Х.1973. Бюллетень № 44

Дата опубликования описания 29.III.1974

М. Кл. В 65g 15/62

Гасударственный кпмитет

Севета Мииистрпв СССР пе делам изобретений и открытий

УДК 621.867.2(088.8) Авторы изобретения

Заявитель

Ю. Н.; Волков и В. А. Дорученко

Государственный научно-исследовательский и проектный институт угольной промышленности

ЛЕНТОЧНЫЙ КОНВЕЙЕР

Изобретение относится к машинам непрерывного транспорта.

Известны ленточные конвейеры, содержащие ленту, огибающую приводной и натяжной барабаны и расположенную на направляющих в виде продольных полос. Однако у такихкопвейеров интенсивно изнашиваются обкладки ленты, что снижает эффективность их применения, Цель изобретения — увеличение срока службы ленты.

Достигается эта цель тем, что направляющие предлагаемого конвейера выполнены из диэлектрического материала, например ситалла.

Направляющие целесообразно располагать в шахматном порядке, На фиг. 1 схематически изображен описываемый конвейер; на фиг. 2 — разрез по А — А на фиг. 1; на ф иг. 3 — вид по стрелке Б на фиг. 1 (верхняя часть пылезащитного кожуха и лента не показаны).

Конвейер содержит ленту 1, огибающую приводной 2 и натяжной 3 барабаны и расположенную на направляющих 4 в виде продольных полос. Направляющие выполнены из диэлектрического материала, например ситалла.

Они опираются на поперечные опоры 5 и расположены в шахматном порядке. Опоры закреплены на раме пылезащитного кожуха б.

В процессе работы конвейера вследствие скольжения ленты 1 по диэлектрическим направляющим возникает электростатическое поле, под действием которого пыль от транспортируемого груза, находящаяся во взвешенном состоянии внутри пылезащитного ко1р жуха, притягивается к ленте и осаждается на ее обкладках. Благодаря тому, что направляющие расположены в шахматном порядке, пыль осаждается на поверхность ленты. Слой оседающей пыли защищает обкладки ленты

15 от изнашивания.

Предмет и зоб р е те н и я

1. Ленточный конвейер, содержащий ленту, огибающую приводной и натяжной барабаны ,и расположенную на направляющих в виде продольных полос, отличающийся тем, что, с целью увеличения срока службы ленты, направляющие выполнены из диэлектрического материала, например ситалла.

2. Конвейер по и. 1, отлачаюагайся тем, что направляющие расположены в шахматном порядке.

404717 фиг. 2

Фиг 3
