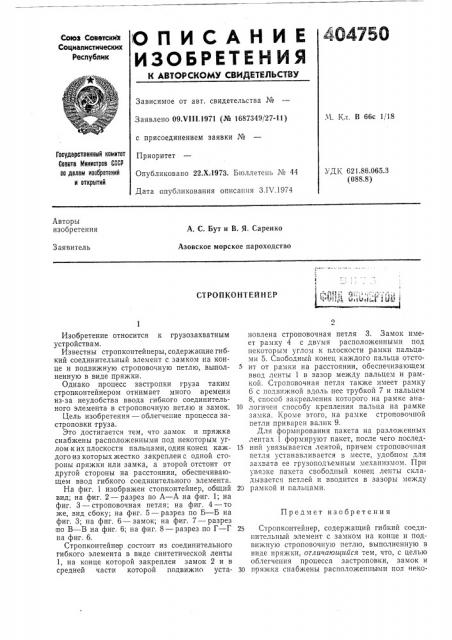

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскими

Социалистических

Республик

Зависимое от авт. свидетельства № .Заявлено 09.Ч111.1971 (№ 1687349/27-1.1) с присоединением заявки №

Приоритет

Опубликовано 22.Х.1973. Бюллетень № 44

Дата опубликования описания З.IV.1974

М. Кл. В 66с 1/18

Государственный комитет

Соната Министров СССР па делам изобретений и открытий

УДК 621.86.О65.3 (088.8) Авторы изобретения

А. С. Бут и В. Я, Саренко

Азовское морское пароходство

Заявитель

СТРОПКОНТЕЙ Н ЕР

Изобретение относится к грузозахватным устройствам.

Известны стропконтейнеры, содержащие гибкий соединительный элемент с замком на конце и подвижную строповочную петлю, выполненную в виде пряжки.

Однако процесс застропки груза таким стропконтейнером отнимает много времени из-за неудобства ввода гибкого соединительного элемента в строповочную петлю и замок.

Цель изобретения — облегчение процесса застроповки труза.

Это достигается тем, что замок и пряжка снабжены расположенными под некоторым углом к их плоскости пальцами, один конец каждого из которых жестко закреплен с одной стороны, пряжки или замка, а второй отстоит от другой стороны на расстоянии, обеспечивающем ввод гибкого соединительного элемента.

На фиг. 1 изображен стопконтейнер, общий вид; на фиг. 2 — разрез по А — A на фиг. 1; на фиг. 3 — строповочная петля; на фиг. 4 — то же, вид сбоку; на фиг. 5 — разрез по Б — Б на фиг. 3; на фиг. 6 — замок; на фиг. 7 — разрез ао  — В на фиг. 6; на фиг. 8 — разрез по à — Г на фиг. 6.

Стропконтейнер состоит из соединительного гибкого элемента в виде синтетической ленты

1, на конце которой закреплен замок 2 и в средней части которой подвижно установлена строповочная петля 3. Замок имеет рамку 4 с двумя расположенными под некоторым углом к плоскости рамки пальцами 5. Свободный конец каждого пальца отстоит от рамки на расстоянии, обеспечивающем ввод ленты 1 в зазор между пальцем и рамкой. Строповочная петля также имеет рамку

6 с подвижной вдоль нее трубкой 7 и пальцем

8, способ закрепления которого на рамке ана10 логичен способу крепления пальца на рамке замка. Кроме этого, на рамке строповочной петли приварен валик 9.

Для формирования пакета на разложенных лентах 1 формируют пакет, после чего послед15 ний увязывается лентой, причем строповочная петля устанавливается в месте, удобном для захвата ее грузоподъемным механизмом. При увязке пакета свободный конец лепты складывается петлей и вводится в зазоры между

20 рамкой и пальцами.

Предмет изобретения

25 Стропконтейнер, содержащий гибкий соединительный элемент с замком на конце и подвижную строповочную петлю, выполненную в виде пряжки, отличающийся тем, что, с целью облегчения процесса застроповки, замок и

30 пряжка снабжены расположенными пол неко404750

Ф г 5

Риг. 5

Фиг, 7

Г-I чанг.д

Составитель А, Дубровский

Редактор T. Пилипенко Текред Т. Курилко Корректор E. Хмелева

Заказ 717/15 Изд. № 2075 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по,делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 торым углом к их плоскости пальцами, один конец каждого из которых жестко закреплен с одной стороны пряжки или замка, а второй отстоит от другой стороны на расстоянии, обеспечивающем ввод гибкого соединительного элемента.
