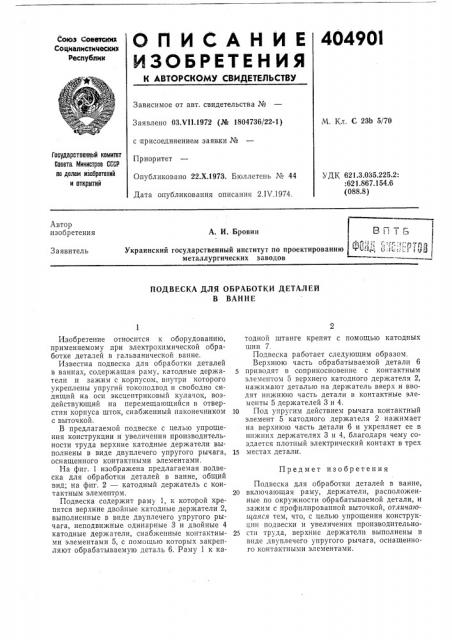

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик

Зависимое от авт. свидетельства №

Заявлено 03.Ч11.1972 (№ 1804736/22-1) с присоединением заявки №

Приоритет

Опубликовано 22.Х.1973. Бюллетень № 44

Дата опубликования описания 2.IV.1974.

M. Кл. С 23Ь 5/70

Гасударственный комитет

Совета, Министров СССР па делам изобретений и открытий

УДК 621.3.035.225.2:

:621.867.154.6 (088.8) Автор изобретения

А. И. Бровин

Украинский государственный институт по проектированию 444:11.,;. :," - 1 металлургических заводов

Заявитель

ПОДВЕСКА ДЛЯ ОБРАБОТКИ ДЕТАЛЕЙ

В ВАННЕ

Предмет изобретения

Изобретение относится к оборудованию, применяемому при электрохимической обработке деталей в гальванической ванне.

Известна подвеска для обработки деталей в ваннах, содержащая раму, катодные держатели и зажим с корпусом, внутри которого укреплены упругий токоподвод и свободно сидящий на оси эксцентриковый кулачок, воздействующий на перемещающийся в отверстии корпуса шток, снабженный наконечником с выточкой.

В предлагаемой подвеске с целью упрощения конструкции и увеличения производительности труда верхние катодные держатели выполнены в виде двуплечего упругого рычага, оснащенного контактными элементами.

На фиг. 1 изображена предлагаемая подвеска для обработки деталей в ванне, общий вид; на фиг. 2 — катодный держатель с контактным элементом.

Подвеска содержит раму 1, к которой крепятся верхние двойные катодные держатели 2, выполненные в виде двуплечего упругого рычага, неподвижные одинарные 3 и двойные 4 катодные держатели, снабженные контактными элементами 5, с помощью которых закрепляют обрабатываемую деталь 6. Раму 1 к катодной штанге крепят с помощью катодных шин 7.

Подвеска раоотает следующим образом.

Верхнюю часть обрабатываемой детали 6

5 приводят в соприкосновение с контактным элементом 5 верхнего катодного держателя 2, нажимают деталью на держатель вверх и вводят нижнюю часть детали в контактные элементы 5 держателей 3 и 4.

10 Под упругим действием рычага контактный элемент 5 катодного держателя 2 нажимает на верхнюю часть детали 6 и укрепляет ее в нижних держателях 3 и 4, благодаря чему создается плотный электрический контакт в трех

15 местах детали.

Подвеска для обработки деталей в ванне, 20 включающая раму, держатели, расположенные по окружности обрабатываемой детали, и зажим с профилированной выточкой, отличаюи1аяся тем, что, с целью упрощения конструкции подвески и увеличения производительно25 сти труда, верхние держатели выполнены в виде двуплечего упругого рычага, оснащенного контактными элементами.

404901

Редактор Е. Шепелева

Заказ 703/8 Изд. № 3000 Тираж 826 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, _#_-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, д. 2

Составитель Г. Григоренко

Техред Л. Богданова

Корректоры: А. Николаева и Л. Корогод
