Устройство для сламывания голов железобетонных свай

Устройство для сламывания голов железобетонных свай

Иллюстрации

Показать все

Реферат

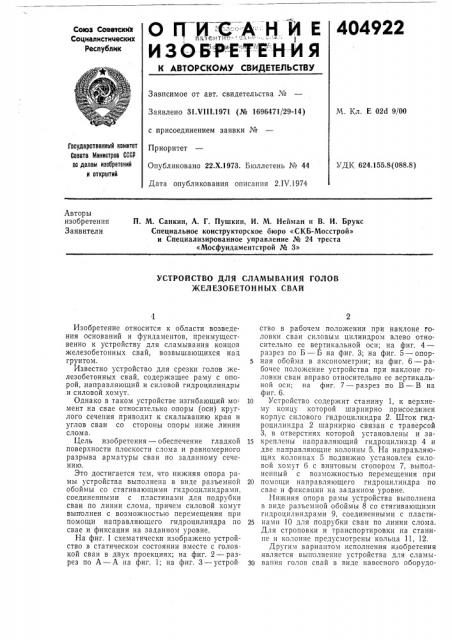

О Г(И C.A Н И Е

И 3 О8 Р"Е 7-"Е" Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

404922

Сока Советскими

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 31.VIII.1971 (№ 1696471/29-14) с присоединением заявки №

Приоритет

Опубликовано 22.Х.1973. Бюллетень № 44

Дата опубликования описания 2.IV.1974

М. Кл. E 020 9/00

Государственный комитет

Сонета Министров СССР по делам изобретений и открытий

УДК 624.155.8(088.8) Авторы изобретения

Заявители

П. М. Санкин, А. Г. Пушкин, И. М. Нейман и В. И. Брукс

Специальное конструкторское бюро «СКБ-Мосстрой» и Специализированное управление № 24 треста

«Мосфундаментстрой № 3»

УСТРОЙСТВО ДЛЯ СЛАМЫВАНИЯ ГОЛОВ

ЖЕЛЕЗОБЕТОННЫХ СВАЙ

Изобретение относится к области возведения оснований и фундаментов, преимущественно к устройству для сламывания концов железобетонных свай, возвышающихся над грунтом.

Известно устройство для срезки голов железобетонных свай, содержащее раму с опорой, направляющий и силовой гидроцилиндры и силовой хомут.

Однако в таком устройстве изгибающий мо- мент на свае относительно опоры (оси) круглого сечения приводит к скалыванию края и углов сваи со стороны опоры ниже линии слома.

Цель изобретения — обеспечение гладкой поверхности плоскости слома и равномерного разрыва арматуры сваи по заданному сечению.

Это достигается тем, что нижняя опора рамы устройства выполнена в виде разъемной обоймы со стягивающими гидроцилиндрами, соединенными с пластинами для подрубки сваи по линии слома, причем силовой хомут выполнен с возможностью перемещения при помощи направляющего гидроцилиндра по свае и фиксации на заданном уровне.

На фиг. 1 схематически изображено устройство в статическом состоянии вместе с головкой сваи в двух проекциях; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — устройство в рабочем положении при наклоне головки сваи силовым цилиндром влево относительно ее вертикальной оси; на фиг. 4— разрез по Б — Б на фиг. 3; на фиг, 5 — опорная обойма в аксонометрии; на фиг. 6 — рабочее положение устройства при наклоне головки сваи вправо относительно ее вертикальной оси; на фиг. 7 — разрез по  — В на фиг. 6.

10 Устройство содержит станину 1, к верхнему концу которой шарнирно присоединен корпус силового гидроцилиндра 2. Шток гидроцилиндра 2 шарнирно связан с траверсой

3, в отверстиях которой установлены и за15 креплены направляющий гидроцилиндр 4 и две направляющие колонны 5. На направляющих колоннах 5 подвижно установлен силовой хомут 6 с винтовым стопором 7, выполненный с возможностью перемещения при

20 помощи направляющего гидроцилиндра по свае и фиксации на заданном уровне.

Нижняя опора рамы устройства выполнена в виде разъемной обоймы 8 со стягивающими гидроцилиндрами 9, соединенными с пласти25 нами 10 для подрубки сваи по линии слома.

Для строповки и транспортировки на станине и колонне предусмотрены кольца 11, 12.

Другим вариантом исполнения изобретения является выполнение устройства для сламы30 вания голов свай в виде навесного оборудо404922 вания на базовой машине типа экскаватора с заменой станины на стрелу.

Краном устройство поднимают над торцом головки забитой сваи и надевают на нее до заданной отметки. Посредством гидроцилиндра 9 производят стяжку двух половин опорной обоймы 8 с пластинами 10 с двух противоположных сторон головки сваи и подрубку ее углов пластинами 10, симметрично расположенными по контуру сечения сваи.

Направляющим гидроцилиндром 4 устанавливают силовой хомут 6 по высоте головки сваи выше линии сламывания, а затем фиксируют его на свае .винтовым стопором 7. При помощи силового гидроцилиндра осуществляют качание колонн 5 вместе с головкой сваи через траверсу 3 и силовой хомут 6 в двух противоположных направлениях относительно вертикальной оси сваи, благодаря чему сначала происходит сламывание одной стороны, а затем другой стороны сваи и разрыв стержней арматуры над заданной отметкой. После этого головку освобождают от опорной обоймы 8, транспортируют краном вместе с устройством на место складирования и освобождают от силового хомута 6, ослабляя винтовой стопор 7. Затем устройство переносят краном к следующей головке сваи.

Предмет изобретения

1. Устройство для сламывания голов железобетонных свай, включающее раму с опорой, 10 направляющий и силовой гидроцилиндры и силовой хомут, отличающееся тем, что, с целью обеспечения гладкой поверхности плоскости слома и равномерного разрыва арматуры сваи по заданному сечению, нижняя опо15 ра рамы устройства выполнена в виде разьемной обоймы со стягивающими гидроцилиндрами, соединенными с пластинами для подрубки сваи по линии слома.

2. Устройство по и. 1, отличающееся тем, 20 что силовой хомут выполнен с возможностью перемещения при помощи направляющего гидроцилиндра по свае и фиксации на заданном уровне.

404922

Фиг.б фиг. 7
