Реферат



ии» т

1"=- ... :-", 404965

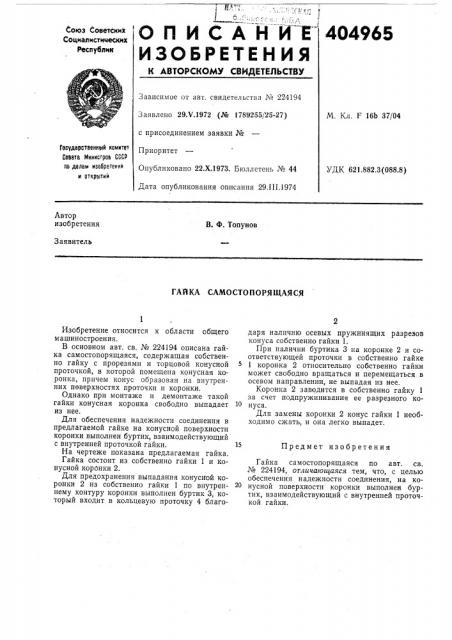

Союз Советеки1т

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства № 224194

Заявлено 29.V.1972 (№ 1789255/25-27) М. Кл. F 16Ь 37/04 с присоединением заявки №

Приоритет

Опубликовано 22.Х.1973. Бюллетень № 44

Дата опубликования описания 29.III.1974

Гасударстаенный комитет

Соаата Министров СССР но делам изобретений и OTICpblTMH

УДК 621.882,3(088.8) Автор изобретения

В. Ф. Топунов

Заявитель

ГАЙКА САМОСТОПОРЯЩАЯСЯ

Изобретение относится к области общего машиностроения.

В основном авт. св. № 224194 описана гайка самостопорящаяся, содержащая собственно гайку с прорезями и торцовой конусной проточкой, в которой помещена конусная коронка, причем конус образован на внутренних поверхностях проточки и коронки.

Однако при монтаже и демонтаже такой гайки конусная коронка свободно выпадает из нее.

Для обеспечения надежности соединения в предлагаемой гайке на конусной поверхности коронки выполнен буртик, взаимодействующий с внутренней проточкой гайки.

На чертеже показана предлагаемая гайка.

Гайка состоит из собственно гайки 1 и конусной коронки 2.

Для предохранения выпадания конусной коронки 2 из собственно гайки 1 по внутреннему контуру коронки выполнен буртик 3, который входит в кольцевую проточку 4 благодаря наличию осевых пружинящих разрезов конуса собственно гайки 1.

При наличии буртика 3 на коронке 2 и соответствующей проточки в собственно гайке

1 коронка 2 относительно собственно гайки может свободно вращаться и перемещаться в осевом направлении, не выпадая из нее.

Коронка 2 заводится в собственно гайку 1 за счет подпружинивания ее разрезного ко10 нуса.

Для замены коронки 2 конус гайки 1 необходимо сжать, и она легко выпадет.

Предмет изобретения

Гайка самостопорящаяся по авт. св. № 224194, отличающаяся тем, что, с целью обеспечения надежности соединения, на ко20 нусной поверхности коронки выполнен буртик, взаимодействующий с внутренней проточкой гайки.

4049G5

Составитель В. Холодкова

Техред Л. Богданова Корректор T. Гревцова

Редактор Н, Суханова

Типография, пр. Сапунова, 2

Заказ 708)2 Изд. № 2072 Тираж 826 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5
