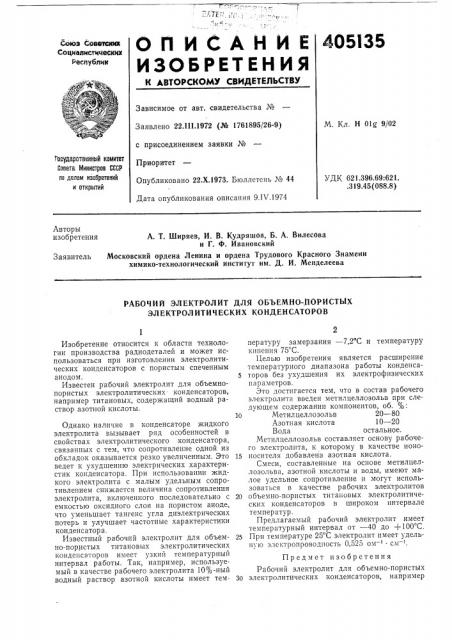

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

405I35

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 22.III.1972 (№ 1761895/26-9) с присоединением заявки №

Приоритет

Опубликовано 22.Х.1973. Бюллетень М 44

Дата опубликования описания 9.IV.1974

М. Кл. Н Olg 9/02

Государственный комитет

Совета Министров СССР на делам изобретений и открытий

УДК 621.396.69:621. .319.45 (088.8) Авторы изобретения

А. Т. Ширяев, И. В. Кудряшов, Б. А. Вилесова и Г. Ф. Ивановский

Московский ордена Ленина и ордена Трудового Красного Знамени химико-технологический институт им. Д. И. Менделеева

Заявитель

РАБОЧИЙ ЭЛЕКТРОЛИТ ДЛЯ ОБЪЕМНО-3OPHCTblX

ЭЛЕКТРОЛ ИТИЧЕСКИХ КОНДЕНСАТОРОВ

Изобретение относится к области технологии производства радиодеталей и может использоваться при изготовлении электролитических конденсаторов с пористым спеченным анодом.

Известен рабочий электролит для объемнопористых электролитических конденсаторов, например титановых, содержащий водный раствор азотной кислоты.

Однако наличие в конденсаторе жидкого электролита вызывает ряд особенностей в свойствах электролитического конденсатора, связанных с тем, что сопротивление одной из обкладок оказывается резко увеличенным. Это ведет к ухудшению электрических характеристик конденсатора. При использовании жидкого электролита с малым удельным сопротивлением снижается величина сопротивления электролита, включенного последовательно с емкостью оксидного слоя на пористом аноде, что уменьшает тангенс угла диэлектрических потерь и улучшает частотные характеристики конденсатора.

Известный рабочий электролит для объемно-пористых титановых электролитических конденсаторов имеет узкий температурный интервал работы. Так, например, используемый в качестве рабочего электролита 10 /О-ный водный раствор азотной кислоты имеет температуру замерзания — 7,2 С и температуру кипения 75 С.

Целью изобретения является расширение температурного диапазона работы конденса5 торов без ухудшения их электрофизических параметров, Это достигается тем, что в состав рабочего электролита введен метилцеллозольв при следующем содержании компонентов, об. %..

10 Метилцеллозольв 20 — 80

Азотная кислота 10 — 20

Вода остальное.

Метнлцеллозольв составляет основу рабочего электролита, к которому в качестве ионо15 носителя добавлена азотная кислота.

Смеси, составленные на основе метилцеллозольва, азотной кислоты и воды, имеют малое удельное сопротивление и могут использоваться в качестве рабочих электролитов

20 объемно-пористых титановых электролитических конденсаторов в широком интервале температур.

Предлагаемый рабочий электролит имеет температурный интервал от — 40 до +100 С.

25 При температуре 25 С электролит имеет удельную электропроводность 0,525 ом — см — .

Предмет изобретения

Рабочий электролит для объемно-пористых

30 электролитических конденсаторов, например

405135

Составитель Е. Ковалева

Техред Л. Богданова

Корректор М. Лейзерман

Редактор Е. Караулова

Заказ 789/5 Изд. № 1090 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 титановых, содержащий водный раствор азотной кислоты, отличающийся тем, что, с целью расширения температурного диапазона работы конденсаторов, в его состав введен метилцеллозольв при следующем содержании xo!viпонентов, об. %:

Метилцеллозольв 20 — 80

Азотная кислота 10 — 20

Вода остальное.
