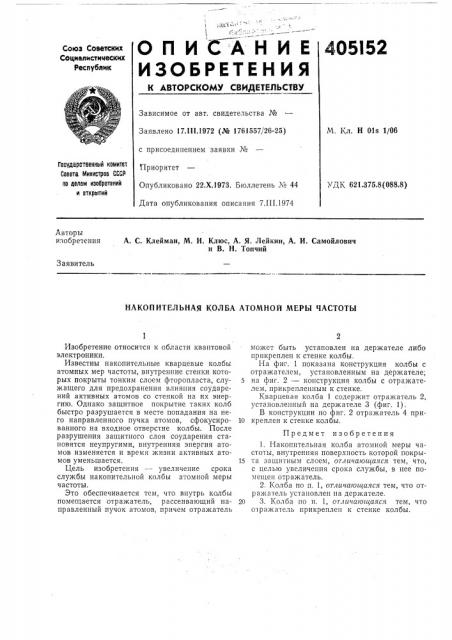

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

405)52

Союз Советских

Социвпистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.1II.1972 (№ 1761557/26-25) М. Кл. Н 01s 1/06 с присоединением заявки №

Приоритет

Государственный комитет

Совета Министров СССР пе делам изобретений и открытий

УДК 621.375.8(088.8) Опубликовано 22.Х.1973. Бюллетень ¹ 44

Дата опубликования описания 7.III.1974

Авторы изобретения

А. С. Клейман, М, И. Клюс, А. Я. Лейкин, А. И. Самойлович и В. Н. Топчий

Заявитель

НАКОПИТЕЛЪНАЯ КОЛБА АТОМНОЙ МЕРЫ ЧАСТОТЫ

Изобретение относится к области квантовой электроники.

Известны накопительные кварцевые колбы атомных мер частоты, внутренние стенки которых покрыты тонким слоем фторопласта, служащего для предохранения влияния соударений активных атомов со стенкой на их энергию. Однако защитное покрытие таких колб быстро разрушается в месте попадания на него направленного пучка атомов, сфокусированного на входное отверстие колбы. После разрушения защитного слоя соударения становятся неупругими, внутренняя энергия атомов изменяется и время жизни активных атомов уменьшается.

Цель изобретения — увеличение срока службы накопительной колбы атомной меры частоты.

Это обеспечивается тем, что внутрь колбы помещается отражатель, рассеивающий направленный пучок атомов, причем отражатель может быть установлен на держателе либо прикреплен к стенке колбы.

На фиг. 1 показана конструкция колбы с отражателем, установленным на держателе;

5 на фиг. 2 — конструкция колбы с отражателем, прикрепленным к стенке.

Кварцевая колба 1 содержит отражатель 2, установленный на держателе 3 (фиг. 1).

В конструкции по фиг. 2 отражатель 4 при10 кре плен к стенке колбы.

Предмет изобретения

1. Накопительная колба атомной меры частоты, внутренняя поверхность которой покры15 та защитным слоем, отличающаяся тем, что, с целью увеличения срока службы, в нее помещен отражатель.

2. Колба по п. 1, отличагогггаяся тем, что отражатель установлен на держателе.

20 3. Колба по п. 1, отличагогггаяся тем, что отражатель прикреплен к стенке колбы.

405152 Рие
