Способ приготовления импрегнированных
Иллюстрации
Реферат
Ж
О -г-т

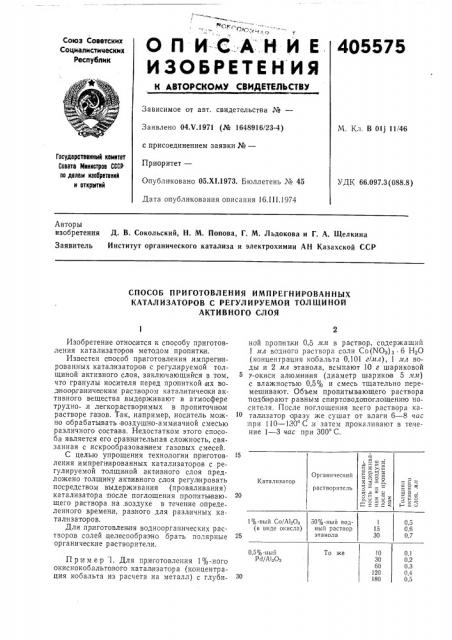

ОПИСАНИЕ
ИЗОБРЕТЕ ЙИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Реслублик
405575
Зависимое от авт. свидетельства №вЂ”
Заявлено 04.Ч.1971 (№ 1648916/23-4) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 05.XI.1973. Бюллетень ¹ 45
Дата опубликования описания 1б.III.1974
М. Кл. В 01! 11 46
Государственный ионитет
Совета Министров СССРf10 делам изооретений и откро!тий
УДК 66.097.3 (088.8) Авторы изобретения Д. В. Сокольский, H. М. Попова, Г. М, Льдокова и Г. А. Щелкина
Заявитель Институт органического катализа и электрохимии АН Казахской ССР
СПОСОБ ПРИГОТОВЛЕНИЯ ИМПРЕГНИРОВАННЪ|Х
КАТАЛИЗАТОРОВ С РЕГУЛИРУЕМОЙ ТОЛЩИНОЙ
АКТИВНОГО СЛОЯ
15 сб а . О о (» о (-(3 о
ef »
o !о — o о
:С» (»
РЭ о о
Д, ) о
=o>
Органический растворитель о »
= о
Ра= io о (» —. o
Катализатор
50%-ный водный раствор этанола
1%-ныи Со/Л!гОз (в виде окисла)
15
0,5
0,6
0,7
05% ный
Р с!/Л 1гОг
То же
0,1
0,2
0,3
0,4
0,5
120 !
30
Изобретение, относится к способу приготовления катализаторов методом пропитан.
Известен спосоо приготовления,и»мпрегн ированных катализаторов с регулируемой толщиной активного слоя, заключающийся в том, что гранулы носителя перед пропиткой их вод ноор ганическим .раствором каталитичеоки активного вещества выдерживают в атмосфере трудно-,и легкорастворимых в пропиточном растворе газов. Так, например, носитель можно обрабатывать воздушно-аммиачной смесью различного состава. Недостатком этого способа является его сравнительная сложность, связанная с искрообразован ием газовых смесей.
С целью упрощения технологии приготовления импрегнированных катализаторов с регулируемой толщиной активного слоя предложено толщину активного слоя регулировать посредством выдерживания (провяливания) катализатора после поглощения пропитывающего раствора на .воздухе в течение определенного времени, разного для различных катализаторов.
Для приготовления водноорганических растворов солей, целесообразно брать полярные органические растворители.
П р.им е р 1. Для приготовления 1%-,íîãî окиснокобальтового катализатора (концентрация кобальта из расчета на металл) с глубиной пропитки 0,5 мм в раствор, содержащий
1 мл водного раствора соли Со(ИОа)з. б НгО (концентрация кобальта 0,101 г/мл), 1 мл воды и 2 мл этанола, всыпают 10 г шариковой ! -окиси алюминия (диаметр шариков 5 мм) с влажностью 0,5% и смесь тщательно перемешивают. Объем пропитывающего раствора подбирают, равным спиртоводопоглощению носителя. После поглощения всего раствора катализатор оразу же сушат от влаги б — 8 час ,при I 10 — 120 С,и затем прокаливают в течение 1 — 3 час при 300 С.
Составитель В. Гудков
Техред Л. Богданова
Корректоры Н. Торкина и Л. Новожилова
Редактор 3. Горбунова
Заказ 233/18 Тираж 678 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Тнп. Харьк. фил. пред. <Патент»
Пример 2, Для приготовления 0,5% -ного катализатора Pd/А1 0з с глубиной пропнтки
0,3 мм в раствор, содержащий 2,14 мл водного раствора комплексной соли NaqPdC14 (концентрация РдС1 0,1 г/мл), 7,8б мл волы и
10 мл этанола, добавляют 50 г шариковой
7-окиси алюминия (диаметр шар иков- 5 мл) с влажностью 0,5% и смесь тщательно перемешивают. После поглощения всего раствора катализатор выдерживают на воздухе 1 час, затем сушат при 110 — 130 С и прокаливают при 300 С.в течение 1 час.
Данные о зависимости глубины пропитки гранул у-окиси алюминия растворами каталитически активных веществ от времени пр1иведены в таблице.
Предмет изобретения
Способ приготовления импрегнированных катализаторов с регулируемой толщиной aõтинного слоя путем пропитии носителя водноорганическим раствором каталитически активного вещества с последующей су"шкой и прокаливан ием, отличающийся тем, что, с целью упрощения технолопии, толщину активного слоя регулируют посредством выдерживания катализатора, после поглощения пропи15 тывающего раствора на воздухе.
