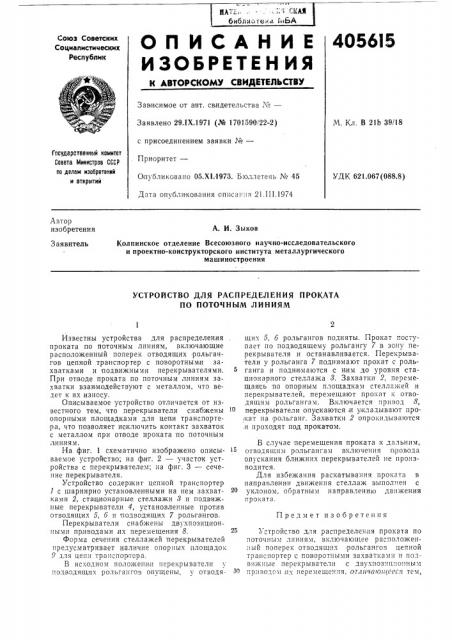

ОП КСАН И Е

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик

Зависимое от а вт. свидетельства ¹â€”

Заявлено 29ЛХ.1971 (№ 170I 590!22-2) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 05.Х1.1973. Бюллетень № 45

Дата опубликования сп1ссан.,я 21.III.1974

M. Кл. В 21Ь 39/18

Государственный комитет

Совета й1инистрав СССР оа делам изааретений и открытий

УДК 621.067 (088.8) Автор изобретения

А. И. Зыков

Колпинское отделение Всесоюзного научно-исследовательского и проектно-конструкторского института металлургического машиностроения

Заявитель

УСТРОЙСТВО ДЛЯ РАСПРЕДЕЛЕНИЯ ПРОКАТА

ПО ПОТОЧНЫМ ЛИНИЯМ

Предмет изобретения

Известны устройства для распределения проката по поточным линиям, включающие расположенный поперек отводящих рольгангов цепной транспортер с поворотными захватками и подвижными перекрывателями.

При отводе проката по поточным ллниям захватки взаимодействуют с металлом, что ведет к их.износу.

Описываемое устройство отличается от известного тем, что перекрыватели снабжены опорными площадками для цепи транспортера, что позволяет исключить контакт захваток с металлом при от воде проката по поточным линиям.

На фиг. 1 схематично изображено описываемое устройство; на фиг. 2 — участок устройства с перекрывателем; па фиг. 3 — сечение перекрывателя.

Устройство содержит цепной транспортер

1 с шарнирно установленными на нем захватками 2, стационарные стеллажи 8 и подвижные перекрыватели 4, установленные против отводящих 5, 6 и подводящих 7 рольгангов.

Перекрыватели снабжены двухпозиционными приводами .их перемещения 8.

Форма сечения стеллажей перекрывателей предусматривает наличие опорных площадок

9 для цепи транспортера.

В иcходíом положении перекрыватели у подводящих рольгангов опущены, у отводящих 5, 6 рольгангов подняты. Прокат поступает по подводящему. рольгангу 7 в зону перекрывателя и останавливается. Перекрыватели у рольганга 7 поднимают прокат с рольганта и поднимаются с ним до уровня стационарного стеллажа 8, Захватки 2, перемещаясь по опорным площадкам стеллажей и перекрывателей, перемещают прокат к отводящим рольгангам. Включается привод 8, перекрыватели опускаются и укладывают проткат па рольганг. Захватки 2 опрокидываются и проходят под прокатом..В случае перемещения проката к дальним, отводящим рольгангам включения провода опускания ближних перекрывателей не производится.

Для изоежания раскатывания проката в направлении движения стеллаж выполнен с уклоном, обратным направлению движения гроката.

Устройство для распределения проката по поточным линиям, включающее расположенный поперек отводящих рольгангов цепной транспортер с поворотными захватками и подвижные пер екрывателп с двух позиционным пр водом их перемещения, отли tn oi;Ieecя тем, 405615 линиям,,перекрыватели снабжены опорными площадками для цепи транспортера.

Составитель В. Васильева

Техред Т Миронова

Редактор Е. Братчикова

Заказ 212/1 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред, «Патент» что, с целью исключения, контакта захваток с металлом при отводе проката по поточным

Корректоры О. Тюрина и О. Усова
