Вяжущее

Вяжущее

Иллюстрации

Показать все

Реферат

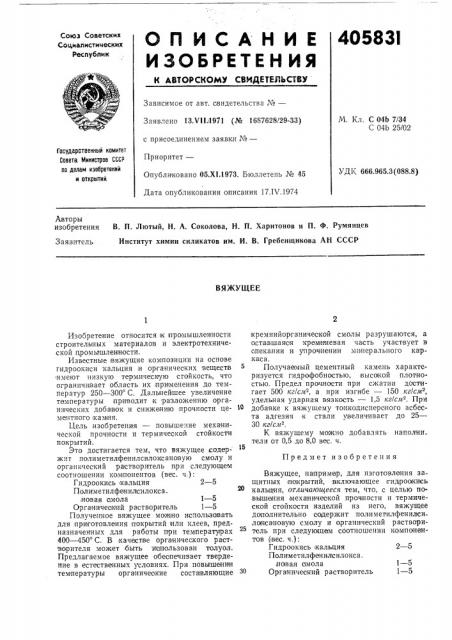

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4058 3I

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Л!. Кл, С 04b 7/34

С 04b 25/02

Заявлено 13.Ч1!.;1971 (¹ 1687628/29-33) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 05.XI.1973. Бюллетень № 45

Дата опубликования описания 17.IV.1974

Гасударственный комитет

Совета Министров СССР по делам иэобретеиий и открытий

УДК 666,965.3 (088.8) Авторы изобретения В. П. Лютый, Н. А. Соколова, Н, П. Харитонов и П. Ф. Румянцев

Заявитель Институт химии силикатов им. И. B. Гребенщикова ЛН СССР

ВЯЖУЩЕЕ

Предмет изобретения

Изобретение относится m етромышленности строительных материалов и электротехнической промышленности.

Известные вяжущие композиции на основе гидроокиси кальция и органических веществ имеют низкую термичесиую стойкость, что ограничивает область их лрииенения до ТрМператур 250 — 300 С. Далынейшее увеличение температуры приводит к разложению органических доба вок и снижению .прочности цементного камня.

Цель изобретения — повышение механической прочности и термической стойкости покрытий.

Это достигается тем, что вяжущее содержит полиметилфенилсилоысановую смолу и орган ич ески и раствор и1тель при следующем соотношении компонентов (вес. ч.):

Гидроокись кальция 2 — 5

Полиметилфенил силокса ,новая смола 1 — 5

Орга ническ ий растворитель 1 — 5

Полученное вяжущее можно использовать для приготовления покрытий или клеев, предназначенных для работы при температурах

400 — 450 С. В качеспве органического растворителя может быть использован толуол.

Предла|гаемое вяжущее обеспечивает твердепие в естественHblx условиях. При повышвниH температуры органические составляющие кремнийорганической смолы разрушаются, а оставшаяся кремниевая часть участвует в спекании и упрочнении ми нерального карка:са.

Получаемый цементный камень характеризуется гидрофобностью, высокой плотностью. Предел проч, ности при сжатии достигает 500 кг/слР, а при изгибе — 150 кг/с.к2, удельная ударная вязкость — 1,5 кг/слР. При добавке к вяжущему тонкодисперсного асбеста адгезия к стали увеличивает до 25—

30 кг/сл .

К вяжущему можно добавлять наполни тели от 0,5 д.о 8,0 вес. ч.

Вяжущее, например, для изготовления защитных покрытий, Включающее гидроокись кальц ия, отличающееся тем, что, с целью повьешения механической проч ности и термической стойкости изделий из него, вяжущее дополнительно содержит поли метилфенилси локсановую смолу и органический растворитель при следующем соотношении компоненT0 в (вес. ч.):

Гидроокись кальция 2 — 5

Полиметилфенилсилокса новая смола 1 — 5

Оргавичесеаий растворитель 1 — 5
