4О5959

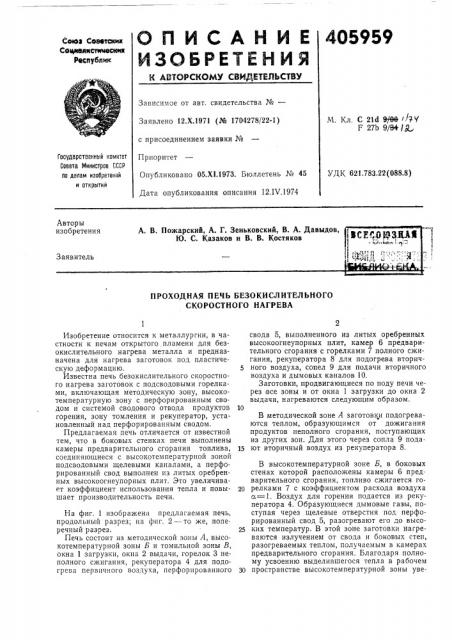

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

СФФЗ С©аетекеа

Соцфаямс жюаеа

Республик

Зависимое от авт. свидетельства №вЂ”

М. Кл. С 21d f/89 . 7Y

F 27Ь 9/8Ф/Я

Заявлено 12.Х.1971 (№ 1704278/22-1) с присоединением заявки №

Приоритет

Опубликовано 05.Х1.1973. Бюллетень № 45

Дата опубликования описания 12,IV.1974

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 621.783.22 (088.8) Авторы изобретения

А. В. Пожарский, А. Г. Зеньковский, В. А. Давыдов, Ю. С. Казаков и В. В. Костяков

Заявитель

ПРОХОДНАЯ ПЕЧЬ БЕЗОКИСЛИТЕЛЬНОГО

СКОРОСТНОГО НАГРЕВА

Изобретение относится к металлургии, в частности к печам открытого пламени для безокислительного нагрева металла и предназначена для нагрева заготовок под пластическую деформацию.

Известна печь безокислительного скоростного нагрева заготовок с подсводовыми горелками, включающая методическую зону, высокотемпературную зону с перфорированным сводом и системой сводового отвода продуктов горения, зону томления и рекуператор, установленный над перфорированным сводом.

Предлагаемая печь отличается от .известной тем, что в боковых стенках печи выполнены камеры предварительного сгорания топлива, соединяющиеся с высокотемпературной зоной подсводовыми щелевыми каналами, а перфорированный свод выполнен из литых оребренных высокоогнеупорных плит. Это увеличивает коэффициент использования тепла и повышает производительность печи.

На фиг. 1 изображена предлагаемая печь, продольный разрез; на фиг. 2 — то же, поперечный разрез.

Печь состоит из методической зоны А, высокотемпературной зоны Б и томильной зоны В, окна 1 загрузки, окна 2 выдачи, горелок 3 неполного сжигания, рекуператора 4 для подогрева первичного воздуха, перфорированного свода 5, выполненного из литых оребренных высокоогнеупорных плит, камер б предварительного сгорания с горелками 7 полного сжигания, рекуператора 8 для подогрева вторичного воздуха, сопел 9 для подачи вторичного воздуха и дымовых каналов 10.

Заготовки, продвигающиеся по поду печи через все зоны и от окна 1 загрузки до окна 2 выдачи, нагреваются следующим образом.

В методической зоне А заготовки подогреваются теплом, образующимся от дожигания продуктов, неполного сгорания, поступающих из других зон. Для этого через сопла 9 пода15 ют вторичный воздух из рекуператора 8.

В высокотемпературной зоне Б, в боковых стенах которой расположены камеры 6 предварительного сгорания, топливо сжигается го20 релками 7 с коэффициентом расхода воздуха а=1. Воздух для горения подается из рекуператора 4. Образующиеся дымовые газы, поступая через щелевые отверстия под перфорированный свод 5, разогревают его до высо25 ких температур. В этой зоне заготовки нагреваются излучением от свода и боковых стен, разогреваемых теплом, получаемым в камерах предварительного сгорания. Благодаря полному усвоению выделившегося тепла в рабочем

30 пространстве высокотемпературной зоны уве405959

Фиг 1

Подписное

Тираж 647

Изд. № 311

Заказ 834/2

Типография, пр. Сапунова, 2 личивается коэффициент использования тепла и, следовательно, скорость нагрева заготовок.

Продукты полного сгорания удаляются через перфорированный свод 5 в надсводовое пространство, где расположен рекуператор 4, и нагревают первичный воздух.

В томильной зоне В, где в основном происходит выравнивание температуры заготовок, топливо сжигается в торцовых горелках 3 с коэффициентом расхода воздуха а = 0,4 — 0,5, поэтому образующиеся продукты неполного сгорания предохраняют нагреваемые заготовки от окисления и обезуглероживания.

Продукты горения, проходящие через перфорированный свод, отсасываются дымососом через каналы 10.

Предмет изобретения

Проходная печь безокислительного скоростного нагрева заготовок с горелками, включающая методическую зону, высокотемпературную зону с перфорированным сводом и системой сводового отсоса продуктов горения, зону томления и рекуператор, установленный над сводом, отличающаяся тем, что, с целью увели10 чения коэффициента использования тепла и повышения производительности, боковые стены печи снабжены камерами предварительного сгорания топлива, соединенными с высокотемпературной зоной подсводовыми щелевыми

15 каналами, а перфорированный свод выполнен в виде литых оребренных высокоогнеупорных плит.
