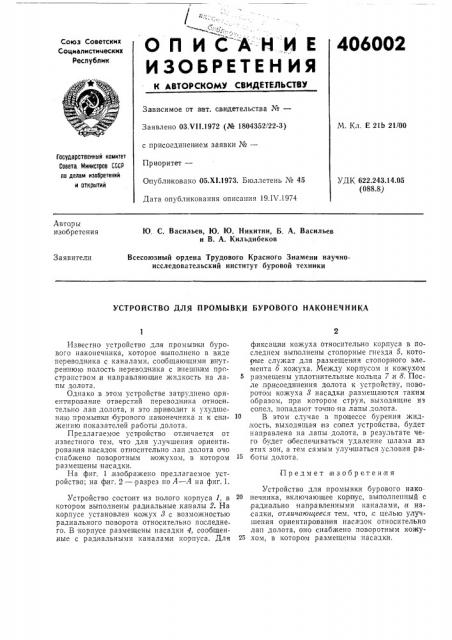

-А Н И Е 406002

ОП ИС

ИЗОБРЕТЕ Н ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено ОЗ.VII.1972 (№ 1804352/22-3) М. Кл. Е 21Ь 21/00 с присоединением заявки №вЂ”

Гасударственный комитет

Совета Министров СССР па делам изобретений и открытий

Приоритет—

Опубли ковано 05.XI.1973. Бюллетень № 45

Дата опубликования описания 19.IV.1974

УДК 622.243.14.05 (088.8) Лвторы изобретения

Ю. С. Васильев, Ю. Ю. Никитин, Б. А. Васильев и В. А. Кильдибеков

Всесоюзный ордена Трудового Красного Знамени научноисследовательский институт буровой техники

Заявители

УСТРОЙСТВО ДЛЯ ПРОМЫВКИ БУРОВОГО НАКОНЕЧНИКА

Предмет изобретения

Известно устройство для промывки буро.вого наконечника, которое выполнено в виде переводника с каналами, сообщающими внут ,реннюю полость переводника с внешни м пространством,и направляющие жидкость на ла пы долота.

Однако .в этом устройстве за пруднено ориентирование отверстий переводника относи тельно лап долота, и это .при водит к ухудшению промывки бурового наконечника .и к снижению показателей работы долота.

Предлагаемое устройство отличается от ,известного тем, что для улучшения ориентирования насадок относительно лап долота очо снабжено пово|ротным кожухом, в котором размещены насадки.

На фиг. 1,изображено предлагаемое устройство; на фиг. 2 — разрез по А — А на фиг. 1.

Устройство состо ит из полого корпуса 1, в котором выполнены радиальные каналы 2. На корпусе установлен кожух д с возможностью радиального поворота относительно последнего. В корпусе размещены насадки 4, сообщенные с радиальными каналами корпуса. Для фиксации кожуха относительно корпуса в последнем выполнены стопорные гнезда 5, котооые служат ддя .размещения стопорного эле мента 6 .кожуха. Между корпусом и кожухом

5 размещены уплотн ительные кольца 7,и 8. После .присоединения долота к устройству, поворотом кожуха 8 насадки, размещаются таким образом, при котором струи, выходящие из сопел, попадают точно на лапы долота.

10 В этом случае в процессе бурения жид,кость, выходящая из сопел устройства, будет направлена на лапы долота, в результате чего будет обеспечиваться удаление шла,ма,из этих зон, а тем самым улучшаться, условия,ра15 боты долота, Устройство для промывки бурового нако2О печника, включающее кор п ус, выполненный с ,радиально направленными каналами, и насадки, отличающееся тем, что,,с целью улучшения ориентирования насадок относительно лап,долота, оно снабжено поворотным кожу25 хом, в котором размещены насадки.

406002

А-А

Фиг. 1
