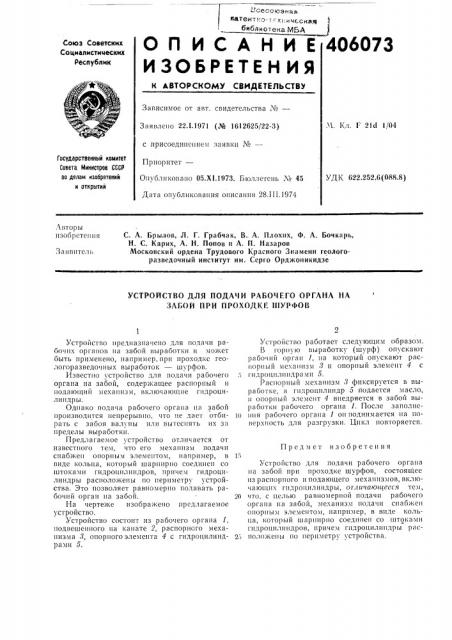

О П И С А Н И Е 406073

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

М. К,л. Г 21с1 1/04

Заявлено 22.1.1971 (№ 1612625/22-3) с присоедипсиием заявки №вЂ”

Приоритет—

Опубликовано 05.Х1.1973. Б|оллетсиь ¹ 45

Дата опубликования описания 28.111.1974

Государственный комитет

Сонета Министров СССР оо делам изобретений и открытий

УДК 622.252.6(088.8) Авторы изобретения

С. А. Брьиов, Л. Г. Грабчак, В. А, Плохих, ф. А. Бочкарь, Н. С. Карих, А. H. Попов и А. П. Назаров

Московский ордена Трудового Красного Знамени геологоразведочный институт им. Серго Орджоникидзе

3 а я в и т с..1 h

УСТРОЙСТВО ДЛЯ ПОДАЧ И РАБО ЕГО ОРГАНА HA

ЗАГОЙ ПРИ IlPOXOJI,ÊI-: ШУРФОВ

Устройство предназначено для подачи рабочих оргаиов иа забой выработки и может быть применено, например, при проходке геологоразведочных выработок — шурфов.

Известно устройство для подачи рабочего органа иа забой, содер>кащее распориый и подающий механизм, включающие гидроцилипдры.

Однако подача рабочего органа иа забой производится непрерывио, что ие дает отбирать с забоя валуны или вьпесиять их за пределы выработки.

Предлагаемое устройство отличается от известного тем, что его механизм подачи снабжен опорным элементом, например, в виде кольца, который шарнирно соединен со штоками гидроцилиндров, причем гидроцилиидры располо>кены по периметру устройства. Это позволяет равномерно подавать рабочий орган на забой.

На чертеже изобра>кено предлагаемое устройство.

Устройство состоит из рабочего органа 1, иодвешеииого на канате 2, распориого механизма >, опорного элемента 4 с гидроцилиидрами 5.

Устройство работает следующим образом.

В горную выработку (шурф) опускают рабочий орган 1, иа который опускают распориый механизм > и опорный элемент 4 с

5 гидроцилиидрами 5.

Распорный механизм > фиксируется в выраоотке, в гидроцилиидр 5 подается масло, и опорный элемент 4 внедряется в забой выработки рабочего органа 1. После заполне10 иия рабочего органа 1 он поднимается на поверхиость для разгрузки. Цикл повторяется.

Предмет изобретения

1:")

Устройство для подачи рабочего органа иа забой при проходке шурфов, состоящее из распорного и подающего механизмов, включающих гидроцилиидры, огличаюп1ееся тем, 20 что, с целью равиомериой подачи рабочего органа иа забой, механизм подачи снабжен опорным элементом, например, в виде коль»а, которь|й шарнирно соединен со штоками гидропилиидров, причем гидроцилиидры рас2;> положены по периметру устройства.
