Реферат

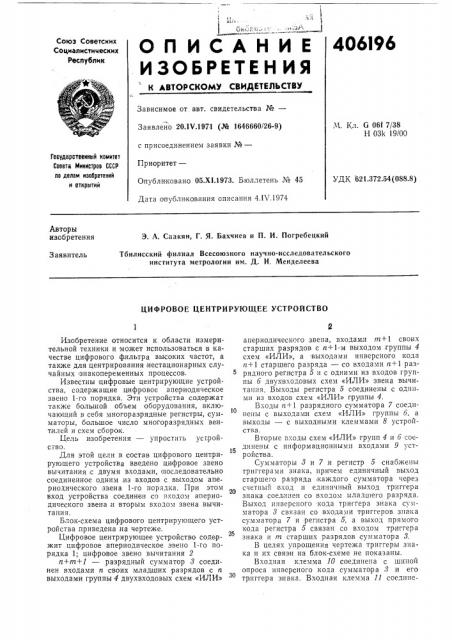

406I96

Союз Советских

Социалистииеских

Реслублик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 20.IV.1971 (№ 1646660/26-9) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 05.XI.1973. Бюллетень № 45

Дата опубликования описания 4. IV.1974

М. Кл. G 061 7/38

Н 03k 19/00

Гоаударстееииый комитет

Соеете Миииетрое СССР по делам изобретеиий и открытий

УДК 621.372.54(088.8) Авторы изобретения

3. A. Саакян, Г. Я. Бахчиев и П. И. Погребецкий

Тбилисский филиал Всесоюзного научно-исследовательского института метрологии им. Д. И. Менделеева

Заявитель

ЦИФРОВОЕ ЦЕНТРИРУЮЩЕЕ УСТРОИСТВО

Изобретение относится к области измерительной техники и может использоваться в качестве цифрового фильтра высоких частот, а также для центрирования нестационарных случайных знакопеременных процессов.

Известны цифровые центрирующие устройства, содержащие цифровое апериодическое звено 1-го порядка. Эти устройства содвржат также большой объем оборудования, включающий в себя многоразрядные регистры, сумматоры, большое число многоразрядных вентилей и схем сборок.

Цель изобретения — упростить устройство.

Для этой цели в состав цифрового центри15 рующего устройства введено цифровое звено вычитания .с двумя входами, последовательно соединенное одним,из входов с выходом апериодического звена 1-го порядка. При этом вход устройства соединен со входом апериодического звена,и вторым входом звена вычитан,ия.

Блок-схема цифрового центрирующего устройства приведена на чертеже.

Цифровое центрирующее устройство содержит цифровое апериодическое звено 1-го порядка 1; цифровое звено вычитания 2 п+т+1 — разрядный сумматор 8 соединен входами п своих младших разрядов с п выходами группы 4 двухвходовых схем «ИЛИ» апериодического звена, входами m+ 1 своих старших разрядов с п+1-м выходом группы 4 схем «ИЛИ», а выходами инверсного кода и+1 старшего разряда — со входами п+1 разрядного регистра 5 и с одними из входов группы 6 двухвходовых схем «ИЛИ» звена вычитания. Выходы регистра 5 соединены с одними из входов схем «ИЛИ» пруппы 4.

Входы п+1 разрядного сумматора 7 соединены с выходами схем «ИЛИ» группы 6, а выходы — с выходными клеммами 8 устройства.

Вторые входы схем «ИЛИ» трупп 4 и 6 соединены с информационными входами 9 устройства.

Сумматоры 8 и 7 .и регистр 5 снабжены триггерами знака, причем единичный выход старшего разряда каждого сумматора через счетный вход и единичный выход триггера знака соединен со входом младшего разряда.

Выход инверсного кода триггера знака сумматора 8 связан со входами триггеров знака сумматора 7 и регистра 5, а выход прямого кода регистра 5 связан со входом триггера знака .и т старших разрядов сумматора 8.

В целях упрощения чертежа триггеры знака и их связи на блок-схеме не показаны.

Входная клемма 10 соединена с шиной опроса инверсного кода сумматора 8 и его триггера знака. Входная клемма 11 соедпне406196 на с шинами опроса прямых кодов сумматора

7 и регистра 5 и,их триггеров знака. Входная клемма 12 связана с шинами сброса сумматора 7, регистра 5 и их триггеров знака.

Дискрета Х, исследуемого процесса подается на и+1 входные клеммы 9, а+1-я клемма которых соединена со счетными входами триггеров, знака сумматоров 8,и 7. Если Х,>0, то на п+1-ую знаковую клемму подается кодовый «нуль», а на п младших клемм 9 число

Х; подается в прямом, коде. Если Х; <0, то на знаковую клемму подается кодовая единица, а число Х, подается в инверсном коде. о

Выходная дискрета х; центрированного процесса подается на n+1 выходные клеммы с

8. Если xi)0, то на выходной знаковои клемо ме импульс не формируется, а число х; вью дается в прямом коде. Если х;- О, то на выходной знаковой клемме формируется имо пульс, и число х; выдается в инверсном коде.

Работа устройства может быть описана следующими соотношениями; о х;=х; — а;, х; — а; где а;=а; а=0;

К=Т. f„„

Т вЂ” выбранный интервал центрирования, fKB — частота квантования входного процесса.

Перед началом работы все элементы устройства находятся в нулевом состоянии. Опрео деление ординаты х, осуществляется за цикл, состоящий из четырех тактов.

i-й цикл работы устройства производится следующим ооразом. Пусть после окончания (i — 1)- го цикла работы устройства в сумматоре 8 зафиксирован код числа Ка, 1 — а; ь а в регистре 5 и сумматоре 7 — код нуля, 5 В т а кте t, 1на входные клеммы 9 подается;код входной дискреты Х;. При этом в сумматорах 8, и 7 устанавливаются соответственно коды чисел Кк; — а; +Х; = Ка, и Х;.

В такте t2 на входную клемму 10 подает10 ся тактовый импульс, осуществляющий перепись кода числа (— а;) из сумматора 8 в сумматор 7 и в регистр 5. При этом а сумматоре

8 и в регистре 5 устанавливаются соответсто венно коды чисел Х; — а;=Х; и (— а,).

В такте 1, на входную клемму 11 подается тактовый им пульс, осуществляющий выдао чу дискреты Х; сглаженного, процесса из сумматора 7 .на выход 8, а также перепись кода числа (—

В такте (4 на входную клемму 12 подается тактовый импульс, осуществляющий сброс сумматора 7 и регистра 5.

i-ый цикл;работы устройства завершен.

Для:повышения точности производства вы числений необходимо разрядности сумматоров

8 и 7 и регистра 5 увеличивать в сторону младших разрядов.

Предмет изобретения

Цифровое центрирующее устройство, содержащее цифровое апериодическое звено 1-го порядка, отличающееся тем, что, с целью упрощения устройства, оно снабжено цифровым звеном вычитания с двумя входами, при этом один из входов звена вычитания соединен с

4р выходом цифрового апериодического звена

1-то порядка, а второй вход звена вычитания соединен со,входом апериодического звена.
