Устройство для улучшения коммутации коллекторных электрических машин

Устройство для улучшения коммутации коллекторных электрических машин

Иллюстрации

Показать все

Реферат

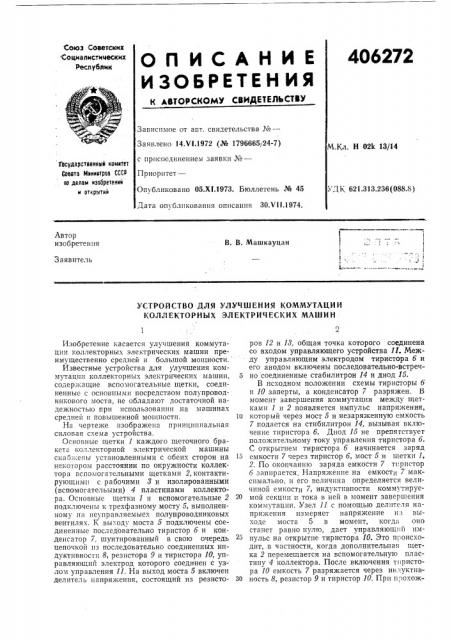

Союз Советских Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

406272

Зависимое от авт. свидетельства ¹â€”

Заявлено 14.VI.1972 (¹ 1796665124-7) М.Кл. Н 02k 13/14 с присоединением заявки №вЂ”

Хосударственный камнтет

Саввта Инннетрвв СССР ев делам нвобретеннй н вт«ра тнй

Приоритет—

Опубликовано 05.XI.1973. Бюллетень № 45

УДК 621.313.236(088.8) Лата опубликования описания 30.VI I.1974.

Автор изобретения

В. В. Машкауцан Заявитель

УСТРОЙСТВО ДЛЯ УЛУЧШЕНИЯ КОММУТАЦИИ

КОЛЛЕКТОРНЫХ ЭЛЕКТРИЧЕСКИХ МАШИН

Изобретение касается улучшения коммутации коллекторных электрических машин преимущественно средней и большой мощности.

Известные устройства для улучшения коммутации коллекториых электрических машин, 5 содержащие вспомогательные щетки, соединенные с основными посредством полупроводникового моста, не обладают достаточной надежностью при использовании на машинах средней и повышенной мощности. ш

На чертеже изображена принципиальная силовая схема устройства.

Основные щетки 1 каждого щеточного бракета коллекторной электрической машины снабжены установленными с обеих сторон на некотором расстоянии по окружности коллектора вспомогательными щетками 2, контактирующими с рабочими 8 и изолированными (вспомогательыми) 4 пластинами коллектора. Основные щетки 1 и вспомогательные 2 20 подключены и трехфазному мосту 5, выполненному на иеуправляемыех полупроводниковых вентилях. К Bbl; îäó моста 5 подключены соединенные последовательно тиристор б и конденсатор 7, шунтированный в свою очередь цепочкой пз последовательно соединенных индуктивности 8, резистора 9 и тиристора 10, управляющий электрод которого соединен с узлом управления 11. На выход моста 5 включен делитель напряжения, состоящий из резисто- 30 ров 12 и И, общая точка которого соединена со входом управляющего устройства 11. Между управляющим электродом тиристора б и его анодом включены последовательно-встречно соединенные стабилитрон 14 и диод 15.

В исходном положении схемы тиристоры б и 10 заперты, а конденсатор 7 разряжен. В момент завершения коммутации между щетками 1 и 2 появляется импульс напряжения, который через мост 5 и незаряженную емкость

7 подается на стибилитрон 14, вызывая включение тиристора б. Диод 15 не препятствует положительному току управления тиристора б.

С открытием тиристора б начинается заряд емкости 7 через тиристор б, мост 5 и щетки 1, 2. По окончанию заряда емкости 7 тиристор б запирается. Напряжение на емкости 7 максимально, и его величина определяется величиной емкости 7, индуктпвности коммутируемой секции п тока в ней в момент завершения коммутации. Узел 11. с помощью делителя напряжения измеряет напряжение и а выходе моста 5 в момент, когда оно станет равно пулю, дает управляющий импульс на открытие тиристора 10. Это происходит,.в частности, когда дополнительная щетка 2 перемещается на вспомогательную пластину 4 коллектора. После включения тпристора 10 емкость 7 разряжается через индуктивность 8, резистор 9 и тиристор 10. При прохож406272

Предмет изобретения

Составитель Е, Книзев:

Техред 3, Тараненио, Корректор

Редактор В; Фельдман

Wk, Лейдерман

Заказ 1@4,, Изд.. 248. Тираж 743 Поддиснре

ЯИИИПИ. Государственного комитета Совета Министррв СССР, по делам,изобретеиий;:. и открмтвй.

Москва, +-35, Раушская,нар., д; 4/5

Мц нщннекаи, тниегрифня. денни тока разряда емкости 7 через нуль происходит закрытие тиристора 10.

В течение всего времени разряда емкости 7 напряжение на входе моста 5 равно нулю, и поэтому тиристор б остается запертым. С окончанием разряда емкости 7 и запиранием тиристора 10 схема возвращается в исходное положение. Диод 15 предназначен для ограничения отрицательного тока управления тиристора б при заряженной емкости 7.

Устройство для улучшения коммутации коллекторных электрических машин, содержащее на каждый щеточный бракет основных щеток машины, вспомогательные щетки и полупроводниковый выпрямительный мост, к которому подключены основные и вспомогательные щетки, отличающиеся тем, что, сцелью повышения надежности устройства, к выходу моста подключены соединенные последовательно тиристор, анод которого соединен с положительным полюсом указанного полупроводникового моста, и конденсатор, шунтированный цепочкой из последовательно соединенных катушки индуктивности, резистора. и тиристора, управляющий электрод которого

15 соединен через узел управления со средней точкой делителя напряжения на выходе моста.
