Патент ссср 406691
Иллюстрации
Реферат

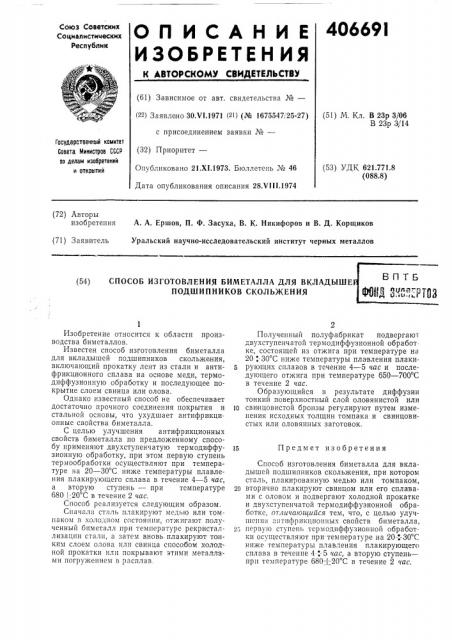

Союз Советских
Социалистических
Республик
40669I
ОЛ ИСАНИЕ
ИЗОБРЕТЕН Ия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства №вЂ” (22) Заявлено ЗО.VI.1971 (21) (№ 1675547 25-27) с присоединением заявки №вЂ” (32) Приоритет—
Опубликовано 21.XI.1973. Бюллетень № 46
Дата опубликования описания 28Х1!1.1974 (51) М. Кл. В 23р 3/06
В 23р 3, 14
Государственный номитет
Совета Министров СССР оо делам иаооретений
И OTKPbITHH (53) УДК 621.771.8 (088.8) (72) Авторы изобретения А. А. Ершов, П. Ф. Засуха, В. К. Никифоров и В. Д. Корщиков (71) Заявитель Уральский научно-исследовательский институт черных металлов (54) СПОСОБ ИЗГОТОВЛЕНИЯ БИМЕТАЛЛА ДЛЯ ВКЛАДЫШЕ
ПОДШИПНИКОВ СКОЛЬЖЕНИЯ
15 Предмет изобретения
Изобретение относится к области производства биметаллов.
Известен способ изготовления биметалла для вкладышей подшипников скольжения, включающий прокатку лент из стали и антифрикционного сплава на основе меди, термодиффузионную обработку и последующее покрытие слоем свинца или олова.
Однако известный способ не обеспечивает достаточно прочного соединения покрытия и стальной основы, что ухудшает антифрикционные свойства биметалла.
С целью улучшения антифрикционных свойств биметалла по предложенному способу применяют двухступенчатую термодиффузионную обработку, при этом первую ступень термообработки осуществляют при температуре на 20 — 30 С ниже температуры плавления плакирующего сплава в течение 4 — 5 час, а вторую ступень — при температуре
680 I-20 С в течение 2 час.
Способ реализуется следующим образом.
Сначала сталь плакируют медью или томпаком в холодном состоянии, отжигают полученньш биметалл при температуре рекристаллизацпи стали, а затем вновь плакируют тонким слоем олова или свинца способом холод= ной прокатки или покрывают этими металлами погружением в расплав.
Полученный полуфабрикат подвергают двухступенчатой термодиффузионной обработ ке, состоящей из отжига при температуре нв
20;-30 С ниже температуры плавления плакирующих сплавов в течение 4 — 5 час и последующего отжига при температуре 650 — 700 С в течение 2 час.
Образующийся в результате диффузии тонкий поверхностный слой оловянистой или
10 свинцовистой бронзы регулируют путем изменения исходных толщин томпака и свинцовистых или оловянных заготовок, Способ изготовления биметалла для вкладышей подшипников скольжения, при котором сталь, плакированную медью или томпаком, 20 вторично плакируют свинцом или его сплавами с оловом и подвергают холодной прокатке и двухступенчатой термодиффузионной обработке, отличающийся тем, что, с целью улучшения "-nt Tnôðnêönonnûõ свойств биметалла, 2;-, первую ступень термодиффузионной обработки осуществляют при температуре на 20-:-30 C ниже температуры плавления плакирующего сплава в течение 4:-5 час, а вторую ступень— прп температуре 680+20 С в течение 2 час.
