Реферат

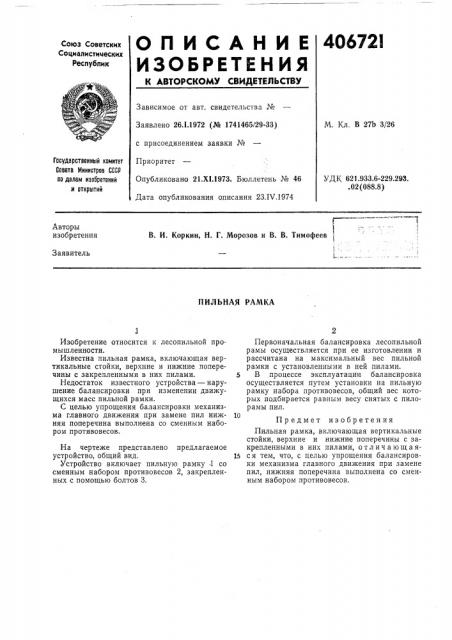

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.1.1972 (№ 1741465!29-33) с присоединением заявки №

Приоритет

Опубликовано 21.Х1.1973. Бюллетень № 46

Дата опубликования описания 23.IV.1974

M. Кл. В 27b 3/26

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 621.933.6-229.293..02 (088,8) В. И. Коркин, Н. Г. Морозов и В. В. Тимофеев

) Авторы изобретения

Заявитель

ПИЛЪНАЯ РАМКА

Изобретение относится к лесопильной промышленности.

Известна пильная рамка, включающая вертикальные стойки, верхние и нижние поперечины с закрепленными в них пилами.

Недостаток известного устройства в нарушение балансировки при изменении движущихся масс пильной рамки.

С целью упрощения балансировки механизма главного движения при замене пил нижняя поперечина выполнена со сменным набором противовесов.

На чертеже представлено предлагаемое устройство, общий вид.

Устройство включает пильную рамку 1 со сменным набором противовесов 2, закрепленных с помощью болтов 3.

Первоначальная балансировка лесопильной рамы осуществляется при ее изготовлении и рассчитана на максимальный вес пильной рамки с установленными в ней пилами.

В процессе эксплуатации балансировка осуществляется путем установки на пильную рамку набора противовесов, общий вес которых подбирается равным весу снятых с пилорамы пил.

Предмет изобретения

Пильпая рамка, включающая вертикальные стойки, верхние и нижние поперечины с закрепленными в них пилами, о тлич а юща я1s ся тем, что, с целью упрощения балансировки механизма главного движения при замене пил, нижняя поперечина выполнена со сменным набором противовесов.

406721

Составитель Г. Черникова

Техред Л. Богданова Корректор Е, Миронова

Редактор Э. Шибаева

Типография, пр. Сапунова, 2

Заказ 1007/2 Изд. Хз 1022 Тираж 576 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, jK-35, Раушская наб., д. 4/5
