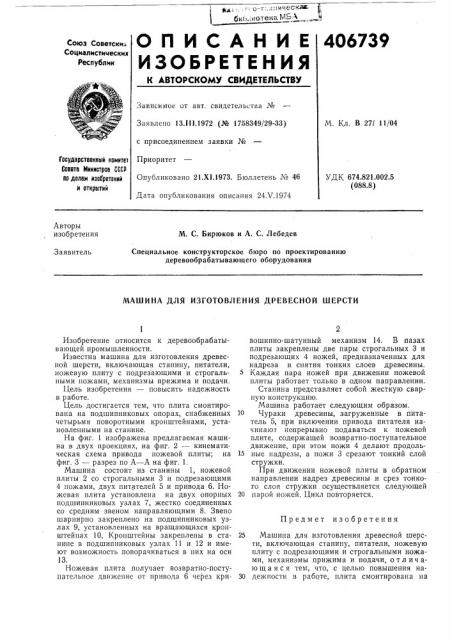

с... с.м„... О П И С А Н И Е 406739

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 13.111.1972 (№ 1758349/29-33) с присоединением заявки №

Приоритет

Опубликовано 21.Х1.1973. Бюллетень № 46

Дата опубликования описания 24Х.1974

Ы. Кл. В 27l 11/04

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 674.821.002.5 (088.8) Авторы изобретения

М. С. Бирюков и А. С. Лебедев

Специальное конструкторское бюро по проектированию деревообрабатывающего оборудования

Заявитель

МАШИНА ДЛЯ ИЗГОТОВЛЕНИЯ ДРЕВЕСНОЙ ШЕРСТИ

Предмет изобретения

Изобретение относится к деревообрабатывающей промышленности.

Известна машина для изготовления древесной шерсти, включающая станину, питатели, ножевую плиту с подрезающими и строгальными ножами, механизмы прижима и подачи.

Цель изобретения — повысить надежность в работе.

Цель достигается тем, что плита смонтирована на подшипниковых опорах, снабженных четырьмя поворотными кронштейнами, установленными на станине.

На фиг. 1 изображена предлагаемая машина в двух проекциях, на фиг. 2 — кинематическая схема привода ножевой плиты; на фиг. 3 — разрез по А — А на фиг. 1.

Машина состоит из станины 1, ножевой плиты 2 со строгальными 3 и подрезающими

4 ножами, двух питателей 5 и привода б. Ножевая плита установлена на двух опорных подшипниковых узлах 7, жестко соединенных со средним звеном направляющими 8. Звено шарнирно закреплено на подшипниковых узлах 9, установленных на вращающихся кронштейнах 10, Кронштейны закреплены в станине в подшипниковых узлах 11 и 12 и имеют возможность поворачиваться в них на оси

13.

Ножевая плита получает возвратно-поступательное движение от привода б через кривошипно-шатунный механизм 14. В пазах плиты закреплены две пары строгальных 3 и подрезающих 4 ножей, предназначенных для надреза и снятия тонких слоев древесины.

Каждая пара ножей при движении ножевой плиты работает только в одном направлении.

Станина представляет собой жесткую сварную конструкцию.

Машина работает следующим образом.

10 Чураки древесины, загруженные в питатель 5, при включении привода питателя начинают непрерывно подаваться к ножевой плите, содержащей возвратно-поступательное движение, при этом ножи 4 делают продоль15 пые надрезы, а ножи 3 срезают тонкий слой стружки.

При движении ножевой плиты в обратном направлении надрез древесины и срез тонкого слоя стружки осуществляется следующей

20 парой ножей. Цикл повторяется.

25 Машина для изготовления древесной шерсти, включающая станину, питатели, ножевую плиту с подрезающими и строгальными ножами, механизмы прижима и подачи, о тл ич аю ща я с я тем, что, с целью повышения на30 дежпости в работе, плита смонтирована на

406739 подшипвиковых опорах, имеющих направляющие шарнирно соеди с установленными на станине четырьмя поворотными кронштейнами.

4-4
