Реферат



ЯГрс=н. 3»

406777

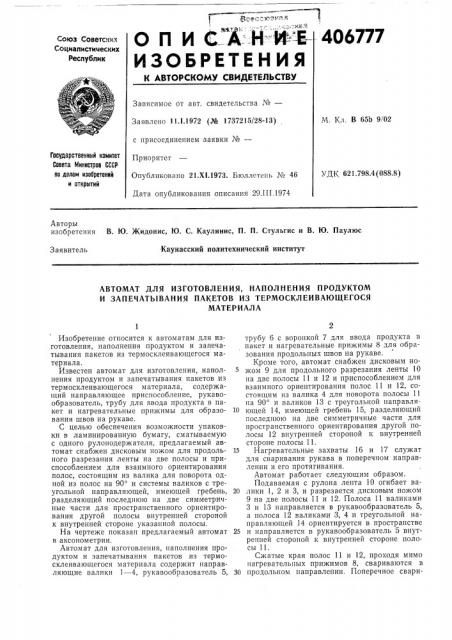

О П И С.." А:.Н- И= -Е-ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Зая влепо 11.1.1972 (№ 1737215/28-13) с присоединением заявки №вЂ”

Приоритет

Опубликовано 21.XI.1973. Бюллетень № 46

Дата опубликования описания 29.III.1974

М, Кл, B 65b 9/02

Гасударственный комитет

Совета Министров СССР ао делам изобретений и открытий

УДК 621.798.4 (088.8) Авторы изобретения В. Ю. Жидонис, Ю. С. Каулинис, П. П. Стульгис и В. Ю. Паулюс

Каунасский политехнический институт

Заявитель

АВТОМАТ ДЛЯ ИЗГОТОВЛЕНИЯ, НАПОЛНЕНИЯ ПРОДУКТОМ

И ЗАПЕЧАТЫВАНИЯ ПАКЕТОВ ИЗ ТЕРМОСКЛЕИВАЮЩЕГОСЯ

МАТЕРИАЛА

Изобретение относится к автоматам для изготовления, наполнения продуктом и запечатывания пакетов из термосклеивающегося материала.

Известен автомат для изготовления, наполнения продуктом и запечатывания пакетов из термосклеивающегося материала, содержащий направляющее приспособление, рукавообразователь, трубу для ввода продукта в пакет и нагревательные прижимы для образования швов на рукаве.

С целью обеспечения возможности упаковки в ламинированную бумагу, сматываемую с одного рулонодержателя, предлагаемый автомат снабжен дисковым ножом для продольного разрезания ленты на две полосы и приспособлением для взаимного ориентирования полос, состоящим из валика для поворота одной из полос на 90 и системы валиков с треугольной направляющей, имеющей гребень, разделяющий последнюю на две симметричные части для пространственного ориентирования другой полосы внутренней стороной к внутренней стороне указанной полосы.

На чертеже показан предлагаемый автомат в аксонометрии.

Автомат для изготовления, наполнения продуктом и запечатывания пакетов из термосклеивающегося материала содержит направляющие валики 1 — 4, рукавообразователь 5, трубу 6 с воронкой 7 для ввода продукта в пакет и нагревательные прижимы 8 для образования продольных швов на рукаве.

Кроме того, автомат снабжен дисковым ножом 9 для продольного разрезания ленты 10 на две полосы 11 и 12 и приспособлением для взаимного ориентирования полос 11 и 12, состоящим из валика 4 для поворота полосы 11 на 90 и валиков 13 с треугольной направля10 ющей 14, имеющей гребень 15, разделяющий последнюю на две симметричные части для пространственного ориентирования другой полосы 12 внутренней стороной к внутренней стороне полосы 11.

15 Нагревательные захваты 16 и 17 служат для сваривания рукава в поперечном направлении и его протягивания.

Автомат работает следующим образом.

Подаваемая с рулона лента 10 огибает ва20 лики 1, 2 и 3, и разрезается дисковым ножом

9 на две полосы 11 и 12. Полоса 11 валиками

3 и 13 направляется в рукавообразователь 5, а полоса 12 валиками 3, 4 и треугольной направляющей 14 ориентируется в пространстве

25 и направляется в рукавообразователь 5 внутренней стороной к внутренней стороне полосы 11.

Сжатые края полос 11 и 12, проходя мимо нагревательных прижимов 8, свариваются в

30 продольном направлении. Поперечное свари., 406777

Предмет изобретения

Составитель Г. Субботина

Техред Е. Борисова

Редактор В. Блохина

Корректор О. Усова

Заказ 670/9 Изд. М 1037 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5Ê-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 вание и протягивание полученного рукава осуществляется с постоянной скоростью поочередно нагревательными захватами 16 и 17, Автомат для изготовления, наполнения продуктом,и запечатывания пакетов из термосклеивающегося материала, содержащий направляющее приспособление, рукавообразователь, трубу для ввода продукта в пакет и нагревательные прижимы для образования швов на рукаве, отличающийся тем, что, с целью обеспечения возможности упаковки в ламинированную бумагу, сматываемую с одного рулонодержателя, он снабжен дисковым ножом для продольного разрезания ленты на две полосы и приспособлением для взаимного ориентирования полос, состоящим из валика для поворота одной из полос на 90 и системы валиков с треугольной направляющей, имеющей гребень, разделяющий последнюю на две симметричные части для пространственного ориентирования другой полосы внутренней стороной к внутренней стороне указанной полосы.
