Состав для жидкостного хромосилицирования

Состав для жидкостного хромосилицирования

Иллюстрации

Показать все

Реферат

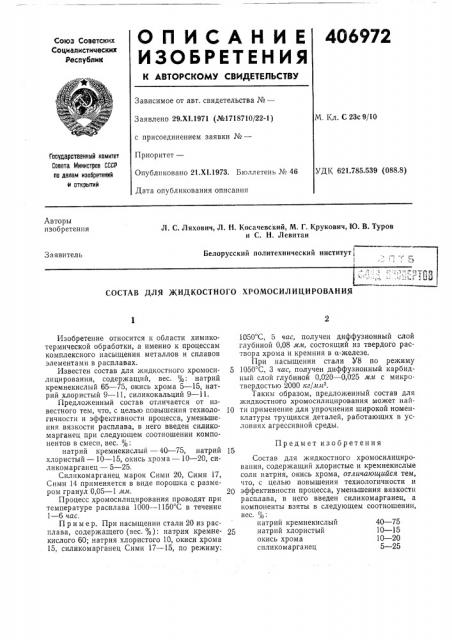

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

M Кл. С 23с9/10

Заявлено 29.XI.1971 (№1718710/22-1) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 21.XI.1973, Бюллетень № 46

Дата опубликования описания

Государственный комитет

Совета Министров СССР пе делам изобретений

-ie открытий

УДК 621.785.539 (088.8) Авторы изобретения

Л. С. Ляхович, Л. Н. Косачевский, М. Г. Крукович, Ю. В. Туров и С. Н. Левитан

Белорусский политехнический институт, !

Заявитель!

:- !!

Предмет изобретения

Изобретение относится к области химикотермической обработки, а именно к процессам комплексного насыщения металлов и сплавов элементами в расплавах.

Известен состав для жидкостного хромосилицирования, содержащий, вес. %; натрий кремнекислый 65 — 75, окись хрома 5 — 15, натрий хлористый 9 — 11, силикокальций 9 — 11.

Предложенный состав отличается от известного тем, что, с целью повышения технологичности и эффективности процесса, уменьшения вязкости расплава, в него введен силикомарганец при следующем соотношении компонентов в смеси, вес. %: натрий кремнекислый — 40 — 75, натрий хлористый — 10 — 15, окись хрома — 10 — 20, силикомарганец — 5 — 25.

Силикомарганец марок Сими 20, Сими 17, Сими 14 применяется в виде порошка с размером гранул 0,05 — 1 мм.

Процесс хромосилицирования проводят при температуре расплава 1000 — 1150 С в течение

1 — 6 час.

Пример. При насыщении стали 20 из расплава, содержащего (вес. %): натрия кремнекислого 60; натрия хлористого 10, окиси хрома

15, силикомарганец Сими 17 — 15, по режиму:

1050 С, 5 час, получен диффузионный слой глубиной 0,08 мм, состоящий из твердого раствора хрома и кремния в а-железе.

При насыщении стали У8 по режиму

5 1050 С, 3 час, получен диффузионный карбидный слой глубиной 0,020 — 0,025 мм с микротвердостью 2000 кг/мм .

Таким образом, предложенный состав для жидкостного хромосилицирования может най10 ти применение для упрочнения широкой номенклатуры трущихся деталей, работающих в условиях агрессивной среды.

Состав для жидкостного хромосилицирования, содержащий хлористые и кремнекислые соли натрия, окись хрома, отличающийся тем, что, с целью повышения технологичности и эффективности процесса, уменьшения вязкости расплава, в него введен силикомарганец, а компоненты взяты в следующем соотношении, вес. %: натрий кремнекислый 40 — 75

25 натрий хлористый 10 — 15 окись хрома 10 — 20 силикомарганец 5 — 25
