Реферат



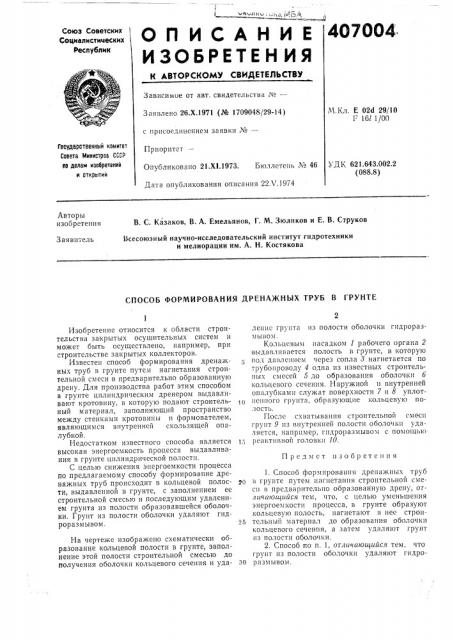

407004 союз соаетскх 0 р И С д Н о иалистических

С ц

Республик

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства М—

М.Кл. Е 02d 29/10

1 1611/00

Заявлено 26.Х.1971 (№ 1709048/29-14) с присоединением заявки №вЂ”

Приоритет

Опубликовано 21.Х1.1973. Бюллетень ¹ 46

Дата опубликования описания 22Л .1974

Гвсударственный комитет

Савета Министров СССР ню делам изобретений

И OTKPblTHN

УД К 621.643.002.2 (088.8) Авторы изобретения

В. С. Казаков, В. А, Емельянов, Г. М. Зюликов и Е. В. Струков

Заявитель

Всесоюзный научно-исследовательский институт гидротехники и мелиорации им. А. Н. Костякова

СПОСОБ ФОРМИРОВАНИЯ ДРЕНАЖНЫХ ТРУБ В ГРУНТЕ

Предмет изобретения

Изобретение относится к области строительства закрытых осушительных систем и может быть осуществлено, например, при строительстве закрытых коллекторов.

Известен способ формирования дренажных труб в грунте путем нагнетания строительной смеси в предварительно образованную дрену. Для производства работ этим способом в грунте цилиндрическим дренером выдавливают кротовину, в которую подают строительный материал, заполняющий пространство между стенками кротовины и формователем, являющимся внутренней скользящей опалубкой.

Недостатком известного способа является высокая энергоемкость процесса выдавливания в грунте цилиндрической полости.

С целью снижения энергоемкости процесса по предлагаемому способу формирование дренажных труб происходит в кольцевой полости, выдавленной в грунте, с заполнением ее строительной смесью и последующим удалением грунта из полости образовавшейся оболочки. Грунт из полости оболочки удаляют гидроразмывом.

На чертеже изображено схематически образование кольцевой полости в грунте, заполнение этой полости строительной смесью до получения оболочки кольцевого сечения и удаление грунта из полости оболочки гидроразмывом.

Кольцевым насадком 1 рабочего органа 2 выдавливается полость в грунте, в которую под давлением через сопла 3 нагнетается по трубопроводу 4 одна пз известных строительных смесей 5 до образования оболочки 6 кольцевого сечения. Наружной и внутренней опалубками служат поверхности 7 и В уплотненного грунта, образующие кольцевую полость.

После сх13атывания строительной смеси грунт 9 нз внутренней полости оболочки удаляется, например, 1ч1дроразмывом с помощью реактивной головки 10.

1. Способ формирования дренажных труо

g0 13 грунте путем нагнетания строительной смеси и предварительно образованную дрену, от,ияающийся тем, что, с целью уменьшения энергоемкости процесса, в грунте образуют кольцеву10 полость, нагнетают в нее строи 25 тельнын материал до образования оболочки кольцевого сечения, а затем удаляют грунт нз полости оболочки.

2. Способ по и. 1, отлих1ающийся тем, что грунт из полости оболочки удаляют гидро30 13азмывом.

407004

Составитель П. Богданов

Тсхред Л, Богданова

Корректор 3. Тарасова

Редактор В. Блохина

11од вснос

Закал 1002

Изд. ¹ 1079 Тираж 602

Ц11Иг1П1! Государственного когнитета Совета Министров СССР но де.чам изобретений н открыпш .Москва, Я(-35, Раушская наб., д. 4/5

Оол. тип. Косгромского управления инда гельс1н, полиграфии н книжной торговли
