Реферат



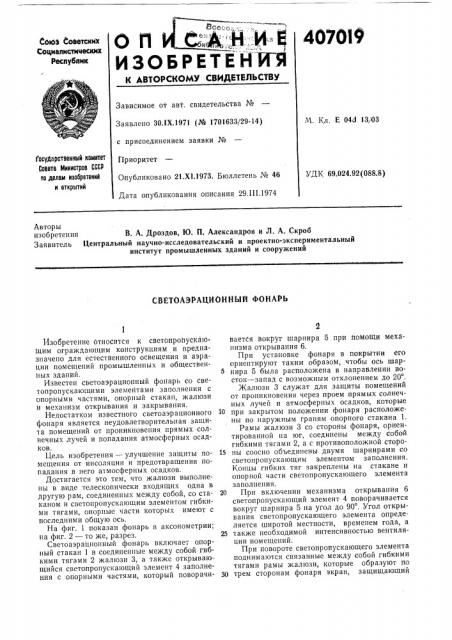

4„. Й. и g 4070l9

0 П

ИЗО6РЕТЕ НИЯ

СОЮЗ Сойетских

Социалистимеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено ЗО.IX.1971 (№ 1701633/29-14) М. Кл, Е 044 13> 03 с присоединением заявки №

Приоритет (осуДарственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 69.024.92(088.8) Опубликовано 21.Х1.1973, Бюллетень № 46

Дата опубликования описания 29.Ш.1974

Авторы изобретения В. А. Дроздов, Ю. П. Александров и Л. А. Скроб

Заявитель Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений

СВЕТОАЭРАЦИОННЫИ ФОНАРЬ

Изобретение относится к светопропускаю1цим ограждающим конструкциям и предназначено для естественного освещения и аэрации помещений промышленных и общественных зданий.

Известен светоаэрационнь1й фонарь со светопропускающими элементами заполнения с опорными частями, опорный стакан, жалюзи и механизм открывания и закрывания.

Недостатком известного светоаэрационного фонаря является неудовлетворительная защита помещений от проникновения прямых солнечных лучей и попадания атмосферных осадков.

Цель изобретения — улучшение защиты помещения от инсоляции и предотвращения попадания в него атмосферных осадков.

Достигается это тем, что жалюзи выполнены в виде телескопически входящих одна в другую рам, соединенных между собой, со стаканом и светопропускающим элементом гибкими тягами, опорные части которых имеют с последними общую ось.

На фиг. 1 показан фонарь в аксонометрии; на фиг. 2 — то же, разрез.

Светоаэрациопный фонарь включает опорный стакан 1 в соединенные между собой гибкими тягами 2 жалюзи 3, а также открывающийся светопропускающий элемент 4 заполнения с опорными частями, который поворачивается вокруг шарнира 5 при помощи механизма открывания 6.

При установке фонаря в покрытии его ориентируют таким образом, чтобы ocb шар5 нира 5 была расположена в направлении восток — запад с возможным отклонением до 20 .

Жалюзи 3 служат для защиты помещений от проникновения через проем прямых солнечных лучей и атмосферных осадков, которые

10 при закрытом положении фонаря расположены по наружным граням опорного стакана 1.

Рамы жалюзи 3 со стороны фонаря, ориентированной на юг, соединены между собой гибкими тягами 2, а с противоположной сторо15 ны соосно объединены двумя шарнирами со светопропускающим элементом заполнения.

Концы гибких тяг закреплены на стакане и опорной части светопропускающего элемента заполнения.

20 При включении механизма открывания 6 светопропускающий элемент 4 поворачивается вокруг шарнира 5 на угол до 90 . Угол открывания светопропускающего элемента определяется широтой местности, временем года, а

25 также необходимой интенсивностью вентиляции помещений.

При повороте светопропускающего элемента поднимаются связанные между собой гибкими тягами рамы жалюзи, которые образуют по

30 трем сторонам фонаря экран, защищающий помещение от инсоляции и попадания атмосферных осадков.

Наклонное расположение рам жалюзи при открытом положении светопропускающего элемента препятствует прямому попаданию солнечных лучей в помещение и обеспечивает диффузное распределение светового потока.

В утренние и вечерние часы жалюзи не препятствуют проникновению прямых солнечных лучей в помещение и тем самым сохраняется полезное бектерицидное действие инсоляции.

Жалюзи могут быть выполнены светопропускающими или непрозрачными и покрытыми материалами имеющими высокий коэффициент отражения.

407039

Предмет изобретенйя

Светоаэрационный фонарь, включающий светопропускающий элемент заполнения с

5 опорными частями, опориый стакан, жалюзи и механизм открывания и закрывания, отличаюи ийся тем, что, с целью улучшения защиты помещения от инсоляции и предотвращения попадания в него атмосферных осадков, жа10 люзи выполнены в виде телескопически входящих одна в другую рам, соединенных между собой, со стаканом и светопропускающим элементом гибкими тягами, опорные части которых имеют с последним общую ось.
