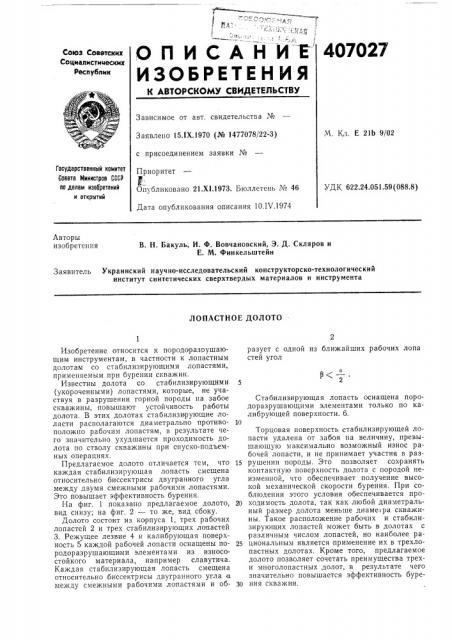

О П И С А Н И Е
ИЗОБРЕТЕНИЯ
407027
Союз Советских
Социалистимеских
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт, свидетельства №
М. Кл. Е 21Ь 9/02
Заявлено 15.IX.1970 (№ 1477078/22-3) с присоединением заявки №
Государственный комитет
Совета Министров СССР
Il0 делам изобретений и открытий
Приоритет
Опубликовано 21.Х1.1973. Бюллетень ¹ 46
УДК 622.24.051.59 (088.8) Дата опубликования описания 10.IV.1974
Авторы изобретения
В. Н, Бакуль, И. Ф. Вовчановский, Э. Д. Скляров и
Е. М. Финкельштейн
Заявитель Украинский научно-исследовательский конструкторско-технологический институт синтетических сверхтвердых материалов и инструмента
ЛОПАСТНОЕ ДОЛОТО (—
Изобретение относится к породоразпушающим инструментам, в частности к лопастным долотам со стабилизирующими лопастями, применяемым при бурении скважин.
Известны долота со стабилизирующими (укороченными) лопастями, которые, не участвуя в разрушении горной породы на забое скважины, повышают устойчивость работы долота. В этих долотах стабилизирующие лоласти располагаются диаметрально противоположно рабочим лопастям, в результате чего значительно ухудшается проходимость долота по стволу скважины при спуско-подъемных операциях.
Предлагаемое долото отличается тем, что каждая стабилизирующая лопасть смещена относительно биссектрисы двугранного угла между двумя смежными рабочими лопастями.
Это повышает эффективность бурения.
На фиг. 1 показано предлагаемое долото, вид снизу; на фиг. 2 — то же, вид сбоку.
Долото состоит из корпуса 1, трех рабочих лопастей 2 и трех стабилизирующих лопастей
3. Режущее лезвие 4 и калибрующая поверхность 5 каждой рабочей лопасти оснащены породоразрушающи ми элементами из износостойкого материала, например славутича.
Каждая стабилизирующая лопасть смещена относительно биссектрисы двугранного угла а между смежными рабочими лопастями и образует с одной из ближайших рабочих лопа стей угол
Стабилизирующая лопасть оснащена породоразрушающими элементами только по кал и б р ую щей повер х н ости. 6.
Торцовая поверхность стабилизирующей лопасти удалена от забоя па величину, превышающую максимально возможный износ рабочей лопасти, и не принимает участия в раз15 рушенни породы. Это позволяет сохранять контактную поверхность долота с породой неизменной, что обеспечивает получение высокой механической скорости бурения. При соблюдении этого условия обеспечивается про20 ходимость долота, так как любой диаметральный раз мер долота меньше диаметра скважины. Такое расположение рабочих и стабилизирующих лопастей может быть в долотах с различным числом лопастей, но наиболее ра25 циональным является применение их в трехлопастных долотах. Кроме того, предлагаемое долото позволяет сочетать преимущества трехи многолопастных долот, в результате чего значительно повышается эффективность буречо ния скважин.
407027
Предмет изобретения фиг. 2
Составитель Н. Цехмистренко
Техред Л. Богданова
Редактор Л. Тюрина
Корректор Н. Аук
Заказ 776/15 Изд. № 1092 Тираж 576 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типографии, пр. Сапунова, 2
Лопастное долото, включающее корпус, рабочие и стабилизирующие лопасти, отличаюи ееся тем, что, с целью повышения эффективности бурения, каждая стабилизирующая лопасть смещена относительно биссектрисы двугранного угла между двумя смежными рабочими лопастями.
