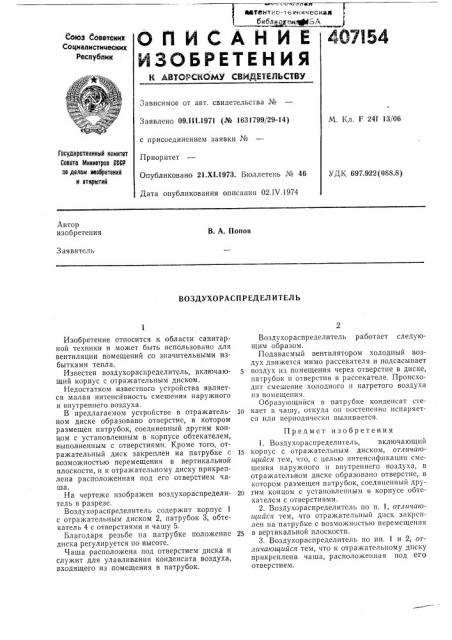

О П И С А Н И Е @б7 5@ (. оюз Советских

Социалистических

Республик

g®Q5P ETE H NSI

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 09.ill 1971 (№ 1631799/29-14) с присоединением заявки №

Приоритет

Опубликовано 21.XI.1973. Бюллетень № 46

Дата опубликования описания 02.IV.1974

М. Кл. F 24f 13/06

Государственный KQMHTQT

Совета Миниотран КСр по делам инобретвний и отирытнй

УДК 697.922(088.8) Автор изобретения

В. А. Попов

Заявитель

ВОЗДУХОРАСП РЕДЕЛ ИТЕЛ Ь

Изобретение относится к области санитарной техники и может быть использовано для вентиляции помещений со значительными избытками тепла.

Известен воздухораспределитель, включающий корпус с отражательным диском.

Недостатком известного устройства является малая интенсивность смешения наружного и внутреннего воздуха.

В предлагаемом устройстве в отражательном диске образовано отверстие, в котором размещен патрубок, соединенный другим концом с установленным в корпусе обтекателем, выполненным с отверстиями. Кроме того, отражательный диск закреплен на патрубке с возможностью перемещения в вертикальной плоскости, и к отражательному диску прикреплена расположенная под его отверстием чаша.

На чертеже изображен воздухораспределитель в разрезе.

Воздухораспределитель содержит корпус 1 с отражательным диском 2, патрубок 3, обтекатель 4 с отверстиями и чашу 5.

Благодаря резьбе на патрубке положение диска регулируется по высоте.

Чаша расположена под отверстием диска и служит для улавливания конденсата воздуха, входящего из помещения в патрубок.

Воздухораспределитель работает следующим образом.

Подаваемый вентилятором холодный воздух движется мимо рассекателя и подсасывает воздух из помещения через отверстие в диске, патрубок и отверстия в рассекателе. Происходит смешение холодного и нагретого воздуха пз помещения.

Образующийся в патрубке конденсат стето кает в чашу, откуда он постепенно испаряется или периодически выливается.

Предмет изобретения

l. Воздухораспределитель, включающий

1S корпус с отражательным диском, отличаюи1ийся тем, что, с целью интенсификации смешения наружного и внутреннего воздуха, в отражательном диске образовано отверстие, в котором размещен патрубок, соединенный дру20 гим концом с установленным в корпусе обтекателем с отверстиями.

2. Воздухораспределитель по п. 1, отличаюи1ийся тем, что отражательный диск закрсплен на патрубке с возможностью перемещения

2S в вертикальной плоскости.

3. Воздухораспределитель llo пп. 1 и 2, отличаюи1ийся тем, что к отражательному диску прикреплена чаша, расположенная под его отверстием.
