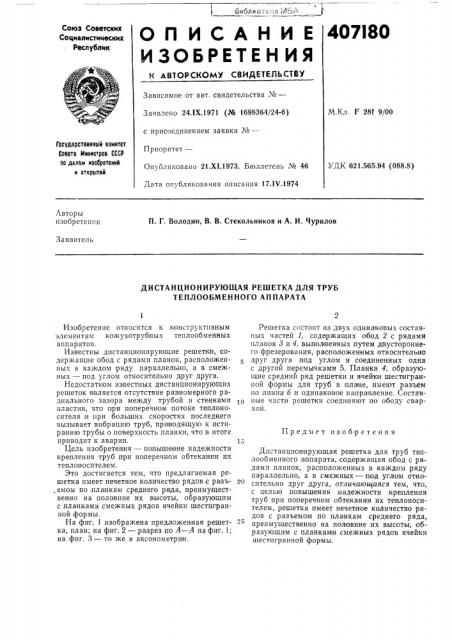

ОПИСАНИЕ 407I80

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 24.IX.1971 (№ 1698364/24-6) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 21.Х1.1973. Бюллетень № 46

Дата опубликования описания 17.1Ч.1974

М.Кл. F 28f 9/00

Государственный комитет

Совета Министров СССР по делам изооретений и открытий

УДК 621.565.94 (088.8) Авторы изобретения

П. Г. Володин, В. В. Стекольников и А. И. Чурилов

Заявитель

ДИСТАНЦИОНИРУЮЩАЯ РЕШЕТКА ДЛЯ ТРУБ

ТЕПЛООБМЕННОГО АППАРАТА

Предмет изобретения

Изобретение относится к конструктивным элементам ко>кухотрубных теплообменных аппаратов.

Известны дистанционирующие решетки, содер>кащие обод с рядами планок, расположенных в каждом .ряду параллельно, а в смежных — под углом относительно друг друга.

Недостатком известных дистанционирующих решеток является отсутствие рав номерного радиальногоо зазора между трубой и стенками пластин, что при поперечном потоке теплоносителя и ири больших скоростях последнего вызывает вибрацию труб, при водящую к истиранию .трубы о поверхность планки, что в итоге приводит к аварии.

Цель изобретен ия — повышение надежности крепления труб при поперечном обтеканяи их теплоносителем.

Это достигается тем, что предлагаемая решетка имеет нечетное количество рядов с разь.емом по планкам среднего ряда, преимущественно на половине их высоты, образующим с планками смежных рядов ячейки шестигранной формы.

На фиг. 1 изображена предложенная решетка, план; на фиг. 2 —,разрез.по А — А на фиг. 1; на фиг. 3 — то же в аксонометрия.

Решетка состоит из двух одинаковых составных частей 1, содержащих обод 2 с рядами планок > и 4, выполненных,путем двустороннего фрезерования, расположенных относительно друг друга под углом и соединенных одна с другой перемычками 5. Планки 4, образующие средний ряд решетки и ячейки шеспиграниой формы для труб в,плане, имеют разъем ио линии б и одинаковое направление. Составные части решетки соединяют по ободу сваркой.

Дистанционирующая решетка для труб теплообменного аппарата, содержащая обод с рядами планок, расположенных в каждом ряду параллельно, а .в смежных —:под углом относительно друг друга, отличающаяся тем, что, с целью, повышения надежности крепления труб при поперечном обтекании их теплоносителем,,решетка имеет нечетное количество рядов с разъемом по планкам среднего ряда, преимущественно на .половине их высоты, образующим с планкамя смежных рядов ячейки шестигранной формы.

407180

Фиг. 3
