Реферат

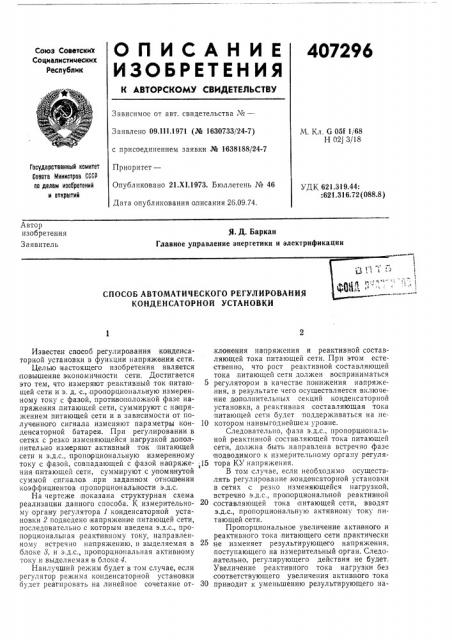

О П И С А Н И Е 407296

ИЗОЬРИтИНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

3 аявлено 09.111.1971 (¹ 1630733/24-7) с присоединением заявки № 1638188/24-7

Приоритет—

Опубликовано 21.Х1.1973. Бюллетень № 46

Дата опубликования описания 26.09.74.

M. Кл. G 05f 1/68

Н 021 3/18

Государственный комитет

Совета Министров СССР по делам изаоретений и открытий

УДК 621.319.44:

:621.316.72 (088.8) Автор изобретения

Заявитель

Я. Д. Баркан

Главное управление энергетики и электрификации

1 ь 1

1 фЯ

СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

КОНДЕНСАТОРНОЙ УСТАНОВКИ

Известен способ регулирования конденсаторной установки в функции напряжения сети.

Целью настоящего изобретения является повышение экономичности сети. Достигается это тем, что измеряют реактивный ток питающей сети и э. д. с.,:пропорциональную измеренному току с фазой, противо положной фазе напряжения .питающей сети, суммируют с на пряжением питающей сети и в зависимости OT полученного сигнала изменяют параметры конденсаторной батареи. При регулировании в сетях с резко изменяющейся нагрузкой дополнительно измеряют активный ток .питающей сети и э.д,с., пропорциональную измеренному току с фазой, совпадающей с фазой напряжения питающей сети, суммируют с упомянутой суммой сигналов при заданном отношении коэффициентов пропорциональности э.д.с.

На чертеже, показана структурная схема реализации данного способа. К измерительному органу регулятора 1 конденсаторной установки 2 подведено .напряжение питающей сети, последовательно с которым введена э.д.с., пропорциональная реактивному току, направленному встречно напряжению, и выделяемая в блоке 3, и э.д.с., пропорциональная активному току и выделяемая е блоке 4.

Наилучший режим будет в том случае, если регулятор режима конденсаторной установки будет реагировать на линейное сочетание от,клонения напряжения и реактивной составляющей тока питающей сети. При этом естественно, что рост реактивной составляющей тока питающей сети должен восприниматься

5 регулятором в качестве понижения напряжения, в результате чего осуществляется включение дополнительных секций конденсаторной установки, а реактивная составляющая тока питающей сети будет поддерживаться на не10 котором наивыгоднейшем уровне.

Следовательно, фаза э.д.с., пропорциональной реактивной составляющей тока питающей сети, должна быть направлена встречно фазе подводимого к измерительному органу регуля;15 тора КУ напряжения.

В том случае, если необходимо осуществлять регулирование конденсаторной установки в сетях с резко изменяющейся нагрузкой, встречно э.д.с., пропорциональной реактивной

20 составляющей тока питающей сети, вводят э.д.с., пропорциональную активному току питающей сети.

Пропорциональное увеличение активного и реактивного тока, питающего сети .практически

25,не изменяет результирующего напряжения, поступающего на измерительный орган. Следо,вательно, регулирующего действия не будет.

Увеличение реактивного тока нагрузки без соответствующего увеличения активного тока

30 приводит к уменьшению результирующего на407296

Предмет изобретения

Сост а в и тел ь К. Фотина

Техред Г. Васильева

1(орректор А. Дзесова

Редактор Л. Цветкова

Заказ 528 Изд № l00l Тираж 768 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )I(-35, Раушская наб. д. 4/5

Типография Н И ИМАШ, ст. Щербинка пряжения, поступающего на измерительный орган, В результате появится регулирующее воздействие в сторону повышения напряжения и включаются соответствующие секции конденсаторной установки.

Отношение коэффициентов пропорциональ,ности между э.д.с, и током, которым соответствует отсутствие регулирующего,воздействия, характеризует угол между током и напряжением нагрузки. Следовательно, регулятор будет реагировать:на этот параметр.

1. С пособ автоматического регулирования конденсаторной установки в зависимости от напряжения сети, отли lQIîà1ïéñÿ тем, что, с целью повышения экономичности сети, измеряют реактивный ток питающей сети и э.д.с., пропорциональную измеренному току с фазой, противоположной фазе .напряжения питающей

5 сети, суммируют с напряжением питающей сети и в зависимости от полученного сигнала изменяют параметры конденсаторной установки.

2. Способ по п. I, отличающийся тем, что, с целью осуществления рвгулирования,в сетях, с резко изменяющейся нагрузкой дополнительно измеряют активный ток питающей сети и э.д.с., пропорциональную измеренному току с фазой, совпадающей с фазой напряжения питающей

15 сети, суммируют с упомянутой суммой сигналов при заданном отношении коэффициентов пропорциональности обеих э.д.с.
