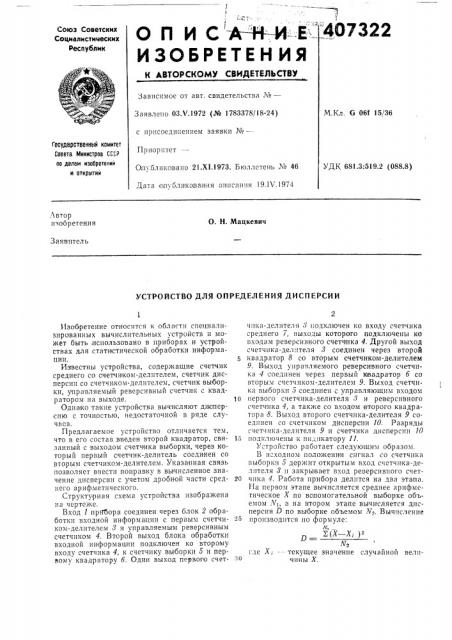

О Il И С А- НИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства,№вЂ”

Заявлено ОЗ.V.1972 (№ 1783378/18-24) М.Кл. 6 06f 15/36 с присоединением заявки №-Гооударственный комитет

Совета Министров СССР по делам изобретений и открытии

Приоритет

О и бликсвано 21.Х1.1973. Бюллетень № 46

УДК 681.3:519.2 (088.8) Дата опубликова.ния описания 19.1Ъ".1974

Автор изобретения

О. Н. Мацкевич

Заявитель

УСТРОИСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ДИСПЕРСИИ чика-делителя 8 подключен ко входу счетчика среднего 7, выходы которого подключены ко входам реверсивного счетчика 4. Другой выход счетчика-делителя 8 соединен через второй квадратор 8 со вторым счетчиком-делителем

9. Выход управляемого реверсивного счетчика 4 соединен через первый ивадратор б со вторым счетчиком-делителем 9. Выход счетчика выборки б соединен с упрагляющим входом

10 первого счетчика-делителя 8 и реверсивного счетчика 4, а также со в одом второго квадратора 8. Выход второго счетчика-делителя 9 соединен со счетчиком дисперсии 10. Разряды счетчика-делителя 9 и счетчика дисперсии 10

15 подключены к индикатору 11.

Устройство работает следующим образом.

В исходном положении сигнал со счетчика выборки б держит открытым вход счетчика-делителя 8 и закрывает вход реверсивного счет2о чика 4. Работа прибора делится на два этапа.

На первом этапе вычисляется среднее арифметическое Х по вспомогательной выборке объемом V, а на втором этапе вычисляется дисперсия 13 по выборке объемом М.. Вычисление

25 производится по формуле:

Z(X — Х; )е т2 где Х; - — текущее значение случайной велизО чины Х.

Изобретение относится к области специализированных вычислительных устройств и может быть, использовано в приборах и устройствах для статистической обработки информации.

Известны устройства, содержащие счетчик среднего со счетчиком-делителем, счетчик дисперсии со счетчиком-делителем, счетчик выборки, управляемый реверсивный счетчик с квадратором на выходе.

Однако такие устройства вычисляют дисперсию с TO lELOcTblo, недостаточной в ряде случаев.

Предлагаемое устройство отличается тем, что в его состав .введен второй квадратор, связанный с выходом счетчика выборки, через который первый счетчик-делитель соединен со вторым счетчиком-делителем. Указанная связь позволяет внести поправку в вычисленное значение дисперсии с учетом дробной части среднего арифметического.

Структурная схема устройства изображена на чертеже.

Вход 1 прибора соединен через блок 2 обработки входной информации с первым счетчиком-делителем 8 и управляемым реверсивным счетчиком 4. Второй выход блока обработки входной информации подключен ко второму входу счетчика 4, к счетчику выборки 5 и первому квадратору б. Один выход первого счет-И-:-Е, 4О7 322

407322

Н«« нервом этапе числа Х; поступают через блок 2, осуществляющий преобразование и нормирование входных сигна zoB, на первый счетчик-делитель 8, в котором производится накопление суммы ХХ; Il деление результата на объем,выборками Л«1. Импульсы переполнения счетчика-делителя 8 подсчитываются счетчиком среднего 7. Количество поступивших чисел

Х; подсчитывается счетчиком Bbl(. oðêè 5, При достижении выборки установленного объема

NI сигнал с выхода счетчика выборки закрывает вход на счетчик-делитель 8 и открывает вход на управляемый реверсивный счетчик 4.

К этому моменту в счетчике среднего 7 окажется число Х, а в счетчике-делителе 8 — остаток ЛХ. Двоичный код числа ЛХ преобразуется квадратором 8 в двоичный дополнительный код числа (hX), который сигналом со счетчика выборки 5 переписывается в счетчик-делитель 9. В зависимости от требуемой точности вычислений ква дратор 8 подключается к двум — четырем старшим разрядам счетчикаделителя 8.

На втором этапе работы при поступлении каждого числа Х; блок 2 выдает сигнал записи числа Х B реверсивный счетчик 4. Затем на счетчик 4 поступает число Х; . В счетчике 4 определяется разность Х вЂ” Х;, двоичный код которой г«реобразуется квадратором б в двоичный код числа (Х вЂ” Х; )2. Этот код переписывается в счетчик-делитель 9 сиг««алом с блока 2 обра бот«(и входной информации 2. В счетчике-делителе 9 происходит накопление суммы

Х (Х вЂ” Х; ) и деление результата на объем выборки Л 2, Импульсы пврепол««ения счетчикаделителя 9,подсчитываются счетчиком дисперсии l0. При достижении выборки объема V2

B счетчике дисперсии !О и счстчике-делителе 9 окажется ччсло: л(Z (Х; — Х) -- Х (Х; — Хо) где Хо и Р(« — истинные значения среднего арифметического и дисперсии.

Вычисленное значение дисперсии выводится на индикатор ll, при этом на индикатор может быть выведено .и содержимое счетчика-делителя 9.

По окончании выборки V2 со счетчика выборки 5 может быть .подан сигнал блокировки блока 2 (1«оказ а«lo HB чертеже IIQHIITHpoM) .

15 Предмет изобретения

Устройство для определения дисперсии, содержащее блок обработки входной информации, исрзый в«.«ход которого непосредственно

20 подкл«очси к первому входу первого квадратора и к первому входу реверсивного счетчика и через счетчик выборки — к первому входу первого счетчика-делителя и ко второму входу реверсивного с:«етчика, второй выход блока

25 обработки входной информации соединен с третьим входом peBcpc«IB««ol o счетчика испосредствеиио и врез первый счетчик-.делитель и счетчик среднего — с четвертым входом реверсивного счетчика, выход которого через первый

30 квадратор подключен к первому входу второго счетчика-делителя, первый выход которого соединен со счетчиком дисперсии, второй выход второго счетчика-делителя н выход счетчика дисперсии подключены к индикатору, отлачаюЗ1 иосси тем, что, с целью повышения точности раооты устройства, Оно содсрж IT BTopo11 кзадратор, выход которого соединен со вторым входом второго счетчика-делителя, первый вход соединен с выходом первого счетчика40 делителя, а второй вход полк.почвн к выходу счетчика BbloopKII.
