Реферат



- ит

40737 . М, ж,= 0

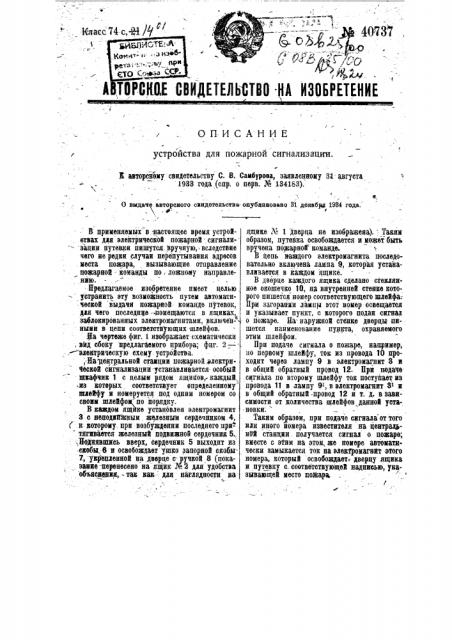

ОИДЕТЕЛЬСТВО А ИЗОБРЕТЕНИЕ

»

Класс 74 С Я / /

» !

ОПИСАНИЕ устройства для пожарной сигнализации. й, авторскому свидетельству С. В. Самбуроэа, заявленному 34. августа

1933 года (спр. о перв. 7 134153). г

0 выдаче авторского свидетеиьства- онубииковано 31 декабуэ 1934 года.

-Ф Ф с В применяемых в -настоящее время устройствах для электрической пожарной - сигнализации путевки пишутся. вручную, вследствие чего нередки случаи перепутываиия адресов места пожара, вызывающие отправление пожарной - команды по, ложному направлению. . -Предлагаемое изобретение имеет целью устранить эту возможность путем автоматической выдачи пожарной команде путевок, для чего последние -=помещаются в ящиках, . заблокированных электромагнитами, включен- ными в цепи соответствующих шлейфов.

Иа чертеже фиг. 1 изображает схематически, вид сбоку предлагаемого прибора; фиг. 2— электрическую схему устройства.

; На центральной стаиции пожарной электрической сйгнализации -устанавливается- особый шкафчик 1 с целым рядом ящиков;каждый, .из которых соответствует определенному шлейфу и номеруется под одним номером со своим .шлейфом, по порядку.

В каждом ящйке установлен электромагнит

3 с ненодаГжным железным сердечником 4, (к- которому-. при - возбуждении последнего при» тягивается железный подвижной сердечник 5., . поднявшись вверх, сердечник 5 выходит из

-eae6M. 6 а ocao0omzaeT jH1Ro paaopaoI скобы7., укрепленной HR дверце с- ручкой 8 (показание-перенесено на ящик X 2 для удобства объяснения,. - так как; для наглядности иа ящике ¹ 1 дверца не изображена). Таким образом, путевка освобождается и может быть вручена пожарной команде.

В цепь иаждого электромагнита последовательно включена лампа 9, которая устанавливается в каждом ящике.

В дверце каждого ящика сделано стеклянное окошечко 10, на внутренней стенке которого пишется номер соответствующего шлейфа;

При загорании лампы этот номер освещается и указывает пуйкт, с которого подан сигнал о пожаре. На наружной стенке дверцы- пи-шется наименование пункта, охраняемого этим шлейфом.

При подаче сигнала о пожаре, например, цо первому шлейфу, ток из провода 10 проходит через лампу 9 в электромагнит 3 и в общий обратный провод 12. Прй подаче сигнала по второму шлейфу ток поступает из провода ll в лампу 9, в электромагнит 8 и в общий обратный-провод 12 и т. д. в зависимости от количества шлейфов данной установки;

Таким образом, при подаче сигнала оттого или иного номера известителя на централкой станции. получается сигнал о пожаре; вместе с этим на этою же номере автоматически замыкается ток на электромагнит этого номера, который освобождает. дверцу ящика и путевку с.соответствующей надписью, указывающей место пожара

/ ,е иг1./ ф °

e . ф

Типография,Советсйий Печатник", Ленинград, Мокоиая, 40.

Предмет изобр етения.

Устройство дЖ пожарной сигнализации, еи йчающеееа тем, что с целью автомати(Эксперт и редактор Л. О. Сольц ческой выдачи пожарной команде путевок, последние расположены, в ящиках, заблоки-ровайных, электромагнитами, включеииыми в цепи соответствующих шлейфов.
