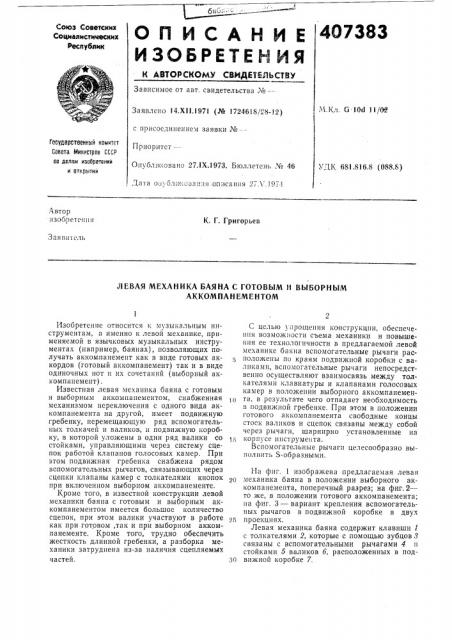

О П Ц С А Н Ц Е 4ОтЗВЗ

И ЗОБ РЕТЕ И Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства Л"-Союз Советских

Социалистических

Республик.Ч.Кл. б 100 11/Ой

Заявлено 14.XI I.1971 (№ 1724618/28-12) с присоединением заявки ¹ — - —Приоритет —01!убл!!!ковано 27. IX.1973. Бюллетени ¹ 46

Дата о;!, блинова!,:!я о!и!!сания 2 Л .! 971 гасударственный комитат

Совета Министров СССР

Ао далам изобретений и аткрьпии

УДК 681,816.8 (088.8) Автор и 3 о б.р е т с и )! 5 !

К. Г Григорьев

Заяг!и ель

ЛЕВАЯ МЕХАНИКА БАЯНА С ГОТОВЫМ И ВЫБОРНЫМ

АККОМПАНЕМЕНТОМ

Изобретение относится к музыкальным инструментам, а именно к левой механике, применяемой в язычковых музыкальных инструментах (например, баянах), позволяющих получать аккомпанемент как в виде готовых аккордов (готовый аккомпанемент) так и в виде одиночных нот и их сочетаний (выборный аккомпанемент) .

Известная левая механика баяна с готовым и выборным аккомпанев!ентом, снабженная механизмом переключения с одного вида аккомпанемента на другой, имеет подвижную гребенку, перемещающую ряд вспомогательных толкачей и валиков, и подвижную коробку, в которой уложены в один ряд валики со стойками, управляющими через систему сцепок работой клапанов голосовых камер. При этом подвижная гребенка снабжена рядом вспомогательных рычагов, связывающих через сцепки клапаны камер с толкателями кнопок при включенном выборном аккомпанементе.

Кроме того, в известной конструкции левой механики баяна с готовым и выборным аккомпанементом имеется большое количество сценок, при этом валики участвуют в работе как при готовом,так и при выборном аккомпанементе. Кроме того, трудно обеспечить жесткость длинной гребенки, а разборка механики затруднена из-за наличия сцепляемых частей.

С целью упрощения конструкции, обеспечения возможности съема механики и повышения ее технологичности в предлагаемой левой механике баяна вспомогательные рычаги расположены по краям подвижной коробки с валиками, вспомогательные рычаги непосредственно осуществляют взаимосвязь между толкателямн клавиатуры и клапанами голосовых камер в положении выборного аккомпанементd, в результате чего отпадает необходимость в подви>кпой гребенке. При этом в положении готового аккомпанемента свободные концы стоек валиков и сцепок связаны между собой через рычаги, шарнирно установленные на корпусе инструмента.

Вспомогательные рычаги целесообразно выполнить S-образными.

1-Iа фиг. 1 изображена предлагаемая левая

2о механика баяна в положении выборного аккомпанемента, поперечный разрез; на фиг.2— то же, в положении готового аккомпанемента; на фиг. 3 — вариант крепления вспомогательных рычагов в подвижной коробке в двух

2В проекциях.

Левая механика баяна содержит клавиши 1 с толкателями 2, которые с помощью зубцов 3 связаны с вспомогательными рычагами 4 и стойками 5 валиков б, расположенных в подз0 вижной коробке 7.

407383

Рычаги 4 расположены по краям коробки 7 и взаимодействуют с рычагами 8 клапанов 9.

Стойки валиков связаны с клапанами через сцепку 10 и шарнирно установленный на корпусе рычаг 11.

Рычаги 4 могут быть выполнены S-образной формы и закреплены пластинами 12 на подвижной коробке 7 (см. фиг. 3).

Работа левой механики осуществляется следующим образом, В положении выборного аккомпанемента (см. фиг, 1) подвижная коробка 7 смещена к клавишам 1, при этом рычаги 4 входят в зацепление с зубцами 3 толкателей, при нажатии на которые противоположный конец рычага 4 открывает с помощью рычага 8 один из клапанов 9.

В этом положении стойки 5 не взаимодействуют с зубцами толкателей, а валики б не участвуют в ра боте механики.

При переключении в положение готового аккомпанемента (см. фиг. 2) подвижная коробка смещается в сторону от клавишей, освобождая рычаги 4 от зацепления с толкателями 2, стойки 5 валико в входят в зацепление с зубцами 8. При нажатии клавиши в этом положении движение толкателя 2 передается

4 стойке, а от нее через шарнирно установленный рычаг 11 на сцепку 10, которая открывает клапаны голосовых камер.

Такая конструкция механики позволяет исключить подвижную гребенку и уменьшить количество сцепок, так как в положении выборного аккомпанемента передача движения от толкателей на клапаны осуществляется без сцепок, о

Предмет изобретения

Левая механика баяна с готовым и выборным аккомпанементом, содержащая подвиж15 ную коробку с валиками и вспомогательными рычагами и сцепки, обеспечивающие связь стоек валиков с клапанами, отличающаяся тем, что, с целью упрощения конструкции, обеспечения возможности съема механики и

20 повышения технологичности ее изготовления, вспомогательные рычаги расположены по краям подвижной коробки и установлены с возможностью взаимодействия с одной стороны с толкателем клавиатуры баяна, а с другой—

25 с клапанами голосовых камер его, при этом свободные концы стоек валиков и сцепок связаны между собой посредством шарнирно установленных на корпусе рычагов.
