Керамическая масса для покрытия стекловаренных сосудов

Керамическая масса для покрытия стекловаренных сосудов

Иллюстрации

Показать все

Реферат

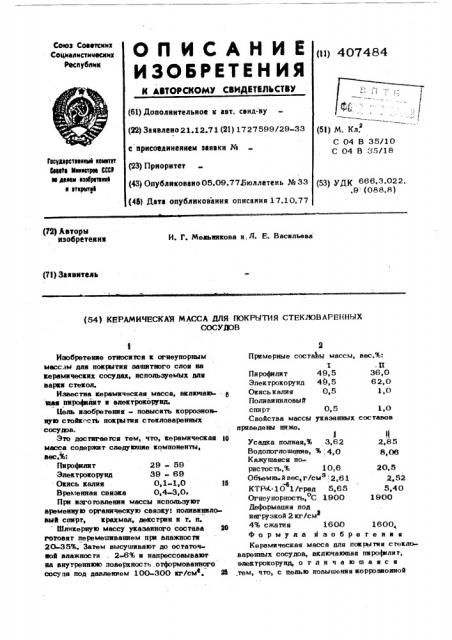

Союз Сояетсннх

Соцналнстнческнх

Реснублни

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДВТВЛЬСТВУ (») 4О7484 (61) Дополнительное к авт. синд-ву (22) Заявлено 21.12.71 (21) 1727599/29-33 с нрисоединениен заявки № (23) Приоритет (43) Опубликовано 05.09.77Бюллетеиь № 33 (45) Дата опубликования описания 17.10.77

- — -— (S1) М. Кл

С 04 В 35/10

С 04 В З5/18

Гесударственхвй хюматет

Савела йаяестрва СССР аа лами язвбрвмеа я аткрытуй (5З) УДК 666.3.022. .9 (088.8) (У2) Лвторы изобретении

И. Г. Мельникова н, Л. Е. Васильева (71) Заявитель (54) КЕРАМИЧЕСКАЯ МАССА ДЛЯ fIOKPbfTHA СТЕКЛОВАРЕННЫХ

СОСУД0В

Ок

Полнвнннловый

CBRPt

Свойства массы прнведены иижее

0,5 l,О укаэанных составов

1(2,85

S,06

Изобретение относится к огнеупорным массам для ИОкрытия эашятногО слОя на керамических сосудах, яспольэуемых Nti варки стекол.

Известна керамическая масса, включав- - 5 щая пироф лит я влектрокорунд.

Бель изобретения - повысить корроэиовнув стойкость покры гия сгекловаренных сосудов.

Это достигается тем, что, керамическая N масса содержит следувшие компоненты, вес.%:

Пирофилит 29 - 59

Элек гроко рунд 39 - 69

Окись калим 0,1-1,0 l5

Временная связка 0,4-3,0

При изготовлении массы используют временнув органическую связку: полнвнннловый спирт, крахмал, декстрин н т. и. Шлнкеряув массу указанного сост ава ЗЕ готовят перемешиванием прн влажности

20 35%. Затем высушивают до остаточной влажности . 2-6% и налрессовывавт

ltd внутреннюю поверхность .ОгфОрмоваииого сосуда под давлением 100-300 кг/сма, 36

Примерные сосгаЬы массы, вес.%:

I,П

Пирофялят 49, 5 36,0

Элекгрокорунд 49,5 62,0 ясь калия 0,5 1,0

Усадив полная,% 3,62

Водопоглошение, % .4,0

Кажушаяся nopttc YtK: гъ,% 10,6 20,5

Обьемиь и вес„г/см 2,61 2,52

КТР4. 10 1/град 5,65 5,40

Огнеупорность, С 1900 1900

Деформация лОд нагрузкой 2 кг/см

4% сжатия 1600 1600, Формула Иэобре геня я

Керамическая масса для псжрытяя стекловаренных сосудов, включавшая пяроф лиг, влектрокорунд, î тлн ча вша яс а тем, что, с аельв повышения корроэиояной

407484 стойкости, она дополнитеч ьно содержит окись калии и временнув связку, например поливнниловый cwpr, при следующем соотношении указанных компонентов, вес.%:

Пи рофили г 29 — 59

Элекгрокорунд 39 - 69

Окись калия 0,1-1,0

Временнаясвизка 0,4-3,0, Составитель Л. Кукина

Редактор Э, Шнбаева Техред О. lyroaag Коррекrop А. Грипенко

Заказ 3302/42 Тираж 764 Подписное

llHHHllH Государственного комитета Совета Министров СССР по делам изобретений и открытий

11303S, Москва, Ж-35, Рауаскаи наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
