Реферат

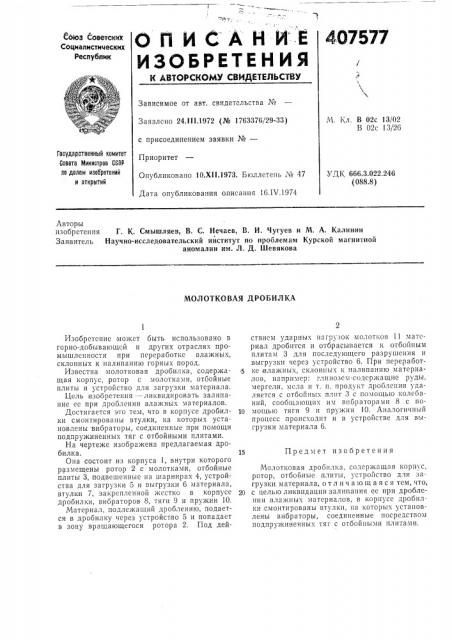

ОПИСАНИЕ

ИЗО6РЕТЕН Ия

407577

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВМДЕТЕДЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 24.!11.1972 (№ 1763376/29-33) с присоединением заявки №вЂ”

Приоритет

Опубликовано 10.XII.1973. Бюллетень ¹ 47

Дата опубликования описания 16.IV.1974

М. Кл. В 02с 13/02

В 02с 13/26

Государственный комитет

Совета Министров СОВУ ло делам изооретений и открытий

УДК 666.3.022.246 (088.8) Авторы изобретения Г, К. Смышляев, В, С. Нечаев, В. И. Чугуев и М. А. Калинин

Заявитель Научно-исследовательский институт по проблемам Курской магнитной аномалии игл. Л. Д. Шевякова

МОЛОТКОВАЯ ДРОБИЛКА

Предмет изобретения

Изобретение может быть использовано в горно-добывающей и других отраслях промышленности при переработке влажных, склонных к налипанию горных пород.

Известна молотковая дробилка, содержащая корпус, ротор с молотками, отбойные плиты и устройство для загрузки материала.

Цель изобретения — ликвидировать залипание ее при дроблении влажных материалов.

Достигается это тем, что в корпусе дробилки смонтированы втулки, на которых установлены вибраторы, соединенные при помощи подпружиненных тяг с отбойными плитами.

На чертеже изображена предлагаемая дробилка.

Она состоит из корпуса 1, внутри которого размещены ротор 2 с молотками, отбойные плиты 3, подвешенные на шарнирах 4, устройства для загрузки 5 и выгрузки 6 материала, втулки 7, закрепленной ?ксстко в корпусе дробилки, вибраторов 8, тяги 9 и пру?кин 10.

Материал, подле?кащий дроблению, подается в дробилку через устройство 5 и попадает в зону вращающегося ротора 2. Под действисм ударных нагрузок молотков 11 материал дробится и отбрасывается к отбойным плитам 3 для последующего разрушения и выгрузки через устройство 6. При переработ5 ке вла?кных, склоншлх к налипанию материалов, например: глинозем-содержащие руды, мергели, мела н т. п. продукт дробления удаляется с отбойных плит 3 с помощью колебаний, сообщающих им вибраторами 8 с по10 мощью тяги 9 и пру?кин 10. Аналогичный процесс происходит и в устройстве для выгрузки материала 6.

Молотковая дробилка, содержащая корпус, ротор, отбойные плиты, устройство для загрузки. материала, отличающаяся тем, что, 20 с целью ликвидации залипания ес при дроблении,влажных материалов, в корпусе дробилки,смонтированы втулки, на которых установлены вибраторы, соединенные посредством подпружиненных тяг с отбойными плитами.

407577

Составитель Г, Студенецкая

Техред Г. Васильева

Редактор С; Ежкова

Корректор А. Дзесова

Подписное

Т и пография, пр. Сапунова, 2

Заказ 796/4 Изд, И 304 Тираж 576

ЦНИИПИ Государственного комитета Совета Министров ÑÑÑÐ по делам изобретенмй и открытий

Москва, Ж-35, Раушская наб., д. 4/5
