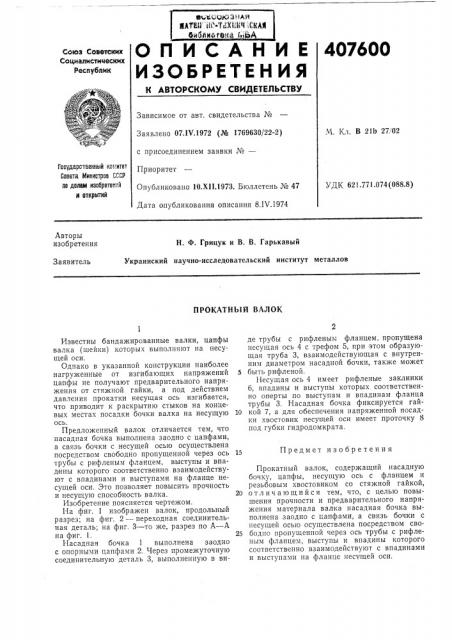

О П И С А Н И Е 407600
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 07.1Ч.1972 (№ 1769630/22-2) с присоединением заявки №вЂ”
Приоритет
Опубликовано 10.Х11.1973. Бюллетень № 47
Дата опубликования описания 8.IV.1974
М. Кл. В 21Ь 27 02
Государственный ка,литет
Совета Министров СССР па делам изааретеннй и вткрьпий
УДК 621.771.074 (088.8) Авторы изобретения
Н. Ф. Грицук и В. В, Гарькавый
Украинский научно-исследовательский институт металлов
Заявитель
ПРОКАТНЬ1й ВАЛОК
Известны бандажированные валки, цапфы валка (шейки) которых выполняют на несущей оси.
Однако в указанной конструкции наиболее нагруженные от изгибающих напряжений цапфы не получают предварительного напряжения от стяжной гайки, а под действием давления прокатки несущая ось изгибается, что приводит к раскрытию стыков на концевых местах посадки бочки валка на несущую ось.
Предложенный валок отличается тем, что пасадная бочка выполнена заодно с цапфами, а связь бочки с несущей осью осуществлена посредством свободно пропущенной через ось трубы с рифленым фланцем, выступы и впад|ины которого соответственно взаимодействуют с впадинами и выступами на фланце несущей оси. Это позволяет повысить прочность и несущую способность валка.
Изобретение поясняется чертежом.
На фиг. 1 изображен валок, продольный разрез; на фиг. 2 — переходная соединительная деталь; на фиг. 3 — то же, разрез по А — A на фиг. 1.
Насадная бочка 1 выполнена заодно с опорными цапфами 2. Через промежуточную соединительную деталь 3, выполненную в виде трубы с рифленым фланцем, пропущена несущая ось 4 с трефом 5, при этом образующая труба 3, взаимодействующая с внутренним диаметром насадной бочки, также может
5 быть рифленой.
Несущая ось 4 имеет рифленые заклинки
6, впадины и выступы которых соответственно оперты по выступам и впадинам фланца трубы 3. Насадная бочка фиксируется гай10 кой 7, а для обеспечения напряженной посадки хвостовик несущей оси имеет проточку 8 под губки гидродомкрата.
15 Предмет изобретения
Прокатный валок, содержащий насадную бочку, цапфы, несугцую ось с фланцем и резьбовым хвостовиком со стяжной гайкой, 20 отлич ающийся тем, что, с целью повышения прочности и предварительного напряжения материала валка насадная бочка выполнена заодно с цапфами, а связь бочки с несущей осью осуществлена посредством сво25 бодно пропущенной через ось трубы с рифленым фланцем, выступы и впадины которого соответственно взаимодействуют с впадинами и выступами на фланце несущей оси, 407600
Фиг. 1 фие 2
Фиг..7
