Патент ссср 407631

Патент ссср 407631

Иллюстрации

Показать все

Реферат

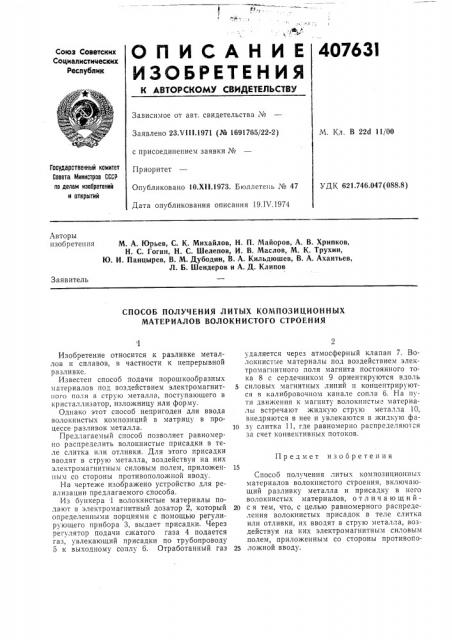

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

407631

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.VIII.1971 (№ 1691765/22-2) с присоединением заявки №

Приоритет

Опубликовано 10.XII.1973, Бюллетень № 47

Дата опубликования описания 19.IV.1974

М. Кл. В 22d 11/00

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 621.746.047(088.8) Авторы изобретения

М. А. Юрьев, С. К. Михайлов, Н. П. Майоров, А. В. Хрипков, Н. С. Гогин, Н. С. Шелепов, И. В. Маслов, М. К. Трухин, IO И. Панцырев, В. М. Дубодин, В. А. Кильдюшев, В. А. Ахантьев, Л. Б. Шендеров и А. Д. Клипов

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ЛИТЫХ КОМПОЗИЦИОННЫХ

МАТЕРИАЛОВ ВОЛОКНИСТОГО СТРОЕНИЯ

Предмет изооретения

Изобретение относится к разливке металлов и сплавов, в частности к непрерывной разливке.

Известен способ подачи порошкообразных материалов под воздействием электромагнитного поля B струю металла, поступающего в кристаллизатор, изложницу или форму.

Однако этот способ непригоден для ввода волокнистых композиций в матрицу в процессе разливок металла.

Предлагаемый способ позволяет равномерно распределить волокнистые присадки в теле слитка или отливки. Для этого присадки вводят в струю металла, воздействуя на них электромагнитным силовым полем, приложенным со стороны противоположной вводу.

На чертеже изображено устройство для реализации предлагаемого способа.

Из бункера 1 волокнистые материалы подают в электромагнитный дозатор 2, который определенными порциями с помощью регулирующего прибора 3, выдает присадки. Через регулятор подачи сжатого газа 4 подается газ, увлекающий присадки по трубопроводу

5 к выходному соплу б. Отработанный газ удаляется через атмосферный клапан 7. Волокнистые материалы под воздействием электромагнитного поля магнита постоянного тока 8 с сердечником 9 ориентируются вдоль силовых магнитных линий и концентрируются в калибровочном канале сопла 6. На пути движения к магниту волокнистые материалы встречают жидкую струю металла 10, внедряются в нее и увлекаются в жидкую фа10 зу слитка 11, где равномерно распределяются за счет конвективных потоков.

Способ получения литых композиционныi материалов волокнистого строения, включающий разливку металла и присадку в него волокнистых материалов, о т л и ч а ю щ и й20 с я тем, что, с целью равномерного распределения волокнистых присадок в теле слитка или отливки, их вводят в струю металла, воздействуя на них электромагнитным силовым полем, приложенным со стороны противопо25 ложной вводу.

407631

Составитель В. Поляков

Техред Е. Борисова

Редактор Т. фадеева

Корректор Л. Орлова

Типография, пр Сапунова, 2

Заказ 868/10 .Изд. № 275 Тираж 755 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раугнская наб., д. 4/5
